EnglishSCPA 小規模中継機システム SCPA Relay Stations

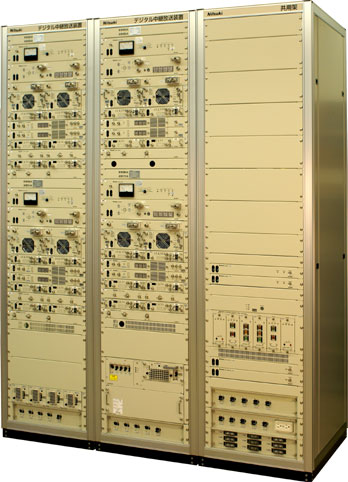

システム外観 SCPA relay station system - Outline view
系統図 System diagram
AS2037B/22: 5W SCPAデジタルテレビ中継送信装置
放送波中継 SCPA 2台方式 信号系統図
AS2037B/22: 5W SCPA relay station system
Signal diagram of TS-TTL relay system using dual SCPA method
各ボックスをクリックすると、該当製品の仕様に飛びます。 (When each box is clicked, it links with a corresponding product specification.)
仕様 Specification
- 概要 Outline
- 前段局から送信された放送波を受信し、必要な処理を施した上で再送信するSCPAシステムです。 It is SCPA relay station system which receives the broadcast wave transmitted by the previous station, gives necessary processing, and sends.
- 動作概要Outline of operation
-
-
基本部
Basic part
- 入力されたUHFテレビチャンネルの信号を分配器により２系統に分配It distributes UHF television channel signal that is the input signal with the divider in two lines.
- 受信変換で不要信号の除去、AGC増幅、出力レベル調整を行い、IF信号に周波数変換It removes the undesired signal, amplifies with AGC, adjusts the output level, and converts the frequency into the IF signal with the reception conversion unit.
- IF信号を送信変換にてRF信号に周波数変換It converts the IF signal into the RF signal with the frequency in the transmission conversion part.
-
SCPA 電力増幅部
SCPA power amplification part
- 送信変換の出力をSCPA電力増幅器で増幅It amplifies the output of the transmission conversion part with the SCPA power amplifier.
- PA切替制御器により現用／予備系統の選択制御（10msec以下の高速切替動作）It selects the operation line and the preliminary line and outputs it with PA switcher. (High-speed switch operation of 10msec or less)
-
基本部
Basic part
- 制御・監視Control and monitor
-
- 制御Control
運用側／待機側の系統切替（待機側電力増幅器の立ち上がり動作試験も可能）Switch of system on operation side/standby side (The starting up operation test on the standby side power amplifier is also possible.)
- 自動／遠制Auto / Remote
- 手動Manual
- 監視Monitor
-
アラーム状態:Alarm state:
制御系機器，アラームパネル，各ユニットのアラーム表示による。It depends on the display of the alarm of the control system equipment, the alarm panel, and each unit. -
信号系動作状態:Signal operation:
メータパネルのチェックメータにより、送信電力，系統別PAの電力，電圧，電流を確認する。また、各ユニットのモニタコネクタにてレベルを確認可能。It confirms the transmitting power, the power of PA ,the voltage, and the current are confirmed with the check meter of meter panel.
Moreover, it can confirm the level with the monitor connector of each unit. -
電源系動作状態:Power operation:
電源系動作状態：電源入力および電源ユニットの電圧をモニタ端子やMCCB板の端子台で確認可能。It can confirm the input-voltage and the output-voltage of the power supply with the monitor terminal and the terminal stand of the MCCB panel.
-
アラーム状態:Alarm state:
- 制御Control
- 一般仕様General specification
- 「地上デジタル放送用送信設備 共通仕様書」（オレンジブック）による。 It depends on "Transmission equipment common specifications for the Digital terrestrial broadcasting" (Orange Book).
構成機器一覧 Composition equipment list
この掲載内容は、予告なく変更することがあります。ご了承下さい。 The content of this publishing might change without a previous notice. Please acknowledge it.
