基準信号発生器[10MHz] (ルビジウム発振器/水晶発振器)

MODEL 3260R
基準信号発生器 (Rb OSC)

3260R: Rubidium Oscillator

[pic] MODEL 3260R: 基準信号発生器(LookDownShot)

棚板実装図

【概要】

高精度10MHz基準信号の生成を実現します。
Rb発振器、GPS受信機内蔵
GPS受信信号からの1PPSによる周波数校正に対応
長年の生産実績からの安定動作を実現

【特徴】
ルビジウム発振器を用いた高精度な10MHz基準信号発生器です。
GPS信号およびQZSS信号による較正機能を有し、周波数安定度の良い基準信号を生成することができます。
10MHz基準周波数出力と同時に、UTCに同期した1秒信号(1PPS)も出力することができます。

【形状／質量】
幅(220)×高さ(99)×奥行き(350) mm。4㎏以下。

【定格】

入力	系統(入力種別)	1系統 (GPS/QZSS)
入力	コネクタ	50Ω/TNC-J (不平衡)
10MHz出力	系統	10系統
	出力レベル	0dBm±1.0dB
	コネクタ	50Ω/BNC-J (不平衡)
1PPS出力	系統	2系統
	出力レベル	TTLレベル(出力条件有)
	コネクタ	50Ω/BNC-J (不平衡)
電源		DC+48V±15%
消費電力		50W以下

MODEL 3260C
基準信号発生器 (OCXO)

3260C: Reference Oscillator OCXO

[pic] MODEL 3260C: 基準信号発生器(OCXO) (LookDownShot)

棚板実装図

【概要】

高精度10MHz基準信号の生成を実現します。
OCXO発振器、GPS受信機内蔵
GPS受信信号からの1PPSによる周波数校正に対応
長年の生産実績からの安定動作を実現

【特徴】
OCXO発振器を用いた高精度な10MHz基準信号発生器です。
GPS信号およびQZSS信号による較正機能を有し、周波数安定度の良い基準信号を生成することができます。
10MHz基準周波数出力と同時に、UTCに同期した1秒信号(1PPS)も出力することができます。

【形状／質量】
幅(206)×高さ(49)×奥行き(350) mm。4㎏以下。

【定格】

入力	系統(入力種別)	1系統 (GPS/QZSS)
入力	コネクタ	50Ω/TNC-J (不平衡)
10MHz出力	系統	10系統
	出力レベル	0dBm±1.0dB
	コネクタ	50Ω/BNC-J (不平衡)
1PPS出力	系統	2系統
	出力レベル	TTLレベル(出力条件有)
	コネクタ	50Ω/BNC-J (不平衡)
電源		DC+48V±15%
消費電力		10W以下

3263シリーズ／3264シリーズ
マスター向けRb発振器／切替器

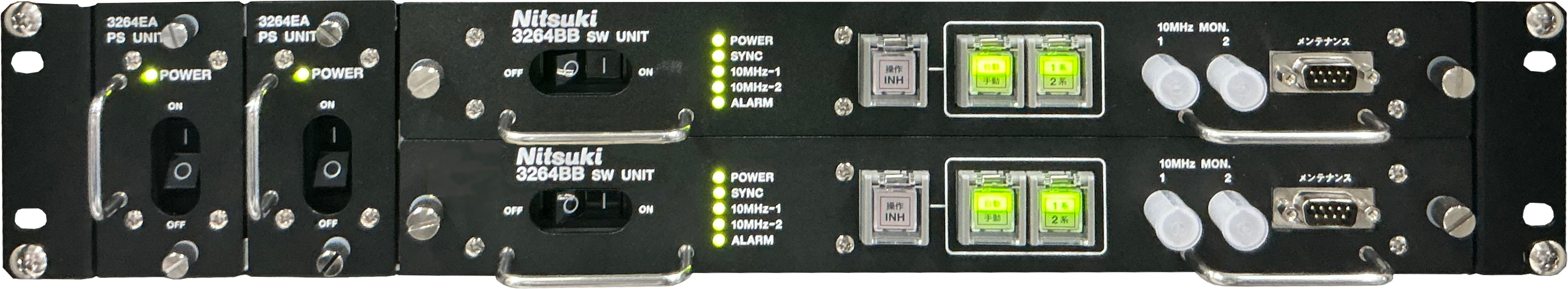

3263/3264 Series - Rb Osc for Master/Switcher

【概要】

　本器は、マスター設備向けのルビジウム発振器と10MHz切替器のシステムです。
　ルビジウム発振器、切替器がそれぞれ冗長化されており、２台化された電源ユニットもホットスワップで交換可能です。

ルビジウム発振器 Rb Oscillator

MODEL 5984A

[生産終了]

　本器は、ルビジウムを源振とした高精度な 10MHz 基準信号発生器です。

　出力信号は 10MHz と 1PPS を各8ポート備えており、地上デジタルテレビジョン放送の中継局用基準発生器として最適です。

（別売：JISラックマウント用棚板）

MODEL 5984A のWebカタログへ

TS/IF 遅延時間測定装置 MODEL 5229 - TS/IF DELAY MONITOR

MODEL 5229 - TS/IF DELAY MONITOR

[生産終了]

　本製品は、IF信号またはTS信号のACデータ領域からGPSなどの外部基準信号に同期した時刻情報(STS)を含む遅延情報を参照し、演奏所から各送信所までの伝送遅延時間を測定する装置です。

仕様
IF入力	-10dBm±5dB以内 37.15MHz BNC型 50Ω
放送TS入力	0.8Vp-p BNC型 75Ω ARIB STD-B31 付属第5章準拠
CLK入力	0.8Vp-p 512/63MHz BNC型 50Ω
10MHz入力	0dBm±6dB BNC型 50Ω
1PPS入力	TTLレベル、立上り、立下りに両対応 BNC型 50Ω
外形寸法	(W)210mm×(H)99mm×(D)300mm
重量	4.0kg以下

基準信号発生器・測定器・生産設備用機器　一覧表

分類名称	品名	型番	備考
ルビジウム発振器	10MHz OSC	3263AA/AB/AC	EIA(99mm)	フリーラン
	GPS同期型10MHz基準信号発生器	3272D	JIS (99mm)	GPS同期
	10MHz基準信号発生器	3272F	JIS (99mm)	フリーラン
	GPS同期型10MHz基準信号発生器 [生産終了]	3272S	EIA(2U)	GPS同期型
	基準同期信号発生器 [生産終了]	3275	EIA（縦型）	ダブル Rb
	Rb発振シームレス切替器 [生産終了]	RB2SSR/3275D	JIS（縦型）	ダブル Rb
	ルビジウム発振器	3260R	JIS 高さ: 100mm 幅: ハーフサイズ	GPS同期
	ルビジウム発振器	3248F	JIS 高さ: 100mm 幅: ハーフサイズ	GPS同期
	ルビジウム発振器 [生産終了]	5984A	JIS 高さ: 100mm 幅: ハーフサイズ	GPS同期
	JJY時刻周波数同期受信機 [生産終了]	7572B	JIS (99mm)	JJY同期
	GPS時刻周波数同期受信機 [生産終了]	7651B	JIS (99mm)	GPS同期
	可搬型ルビジウム発振器 [生産終了]	6576A	可搬型	GPS同期
OCXO 発振器	基準信号発生器(OCXO)	3260C	JIS 高さ: 50mm 幅: ハーフサイズ	OCXO 源振
OCXO 発振器	基準信号発生器	3277A		OCXO 源振

中継局現場用測定器	地上デジタル信号発生器(可搬型)[生産終了]	6575A	基本性能は 6575 に準ずる
中継局現場用測定器	TS/IF遅延時間測定器 [生産終了]	5229

地デジ放送システム：基準信号発生器・測定器
