ISDB-T 地上デジタル放送 中継局用機器 Repeater Compositions / ISDB-T Digital TV Broadcasting Relay Systems

単体コードProduct code: 6876S

仕様 Specification

使用周波数	Frequency	UHF帯指定の1チャンネル		Specified channel of UHF
使用周波数帯域幅	Band width	Fc±2.79MHz （オフセット＋143kHz）		Fc±2.79MHz (Off-set+143kHz)
挿入損失	Insertion loss	1.0dB以下 （使用周波数帯域にて）		1.0dB or less (In the use bandwidth)
帯域内偏差	Band pass ripple	1.0dB以内 （使用周波数帯域にて）		1.0dB or less (In the use bandwidth)
インピーダンス	Impedance	50Ω		50Ω
入力リターンロス	Input return loss	18dB以上 （使用周波数帯域にて）		18dB or more (In the use bandwidth)
帯域内群遅延	Group delay	300nsp-p以内 （使用周波数帯域にて）		300nsp-p or less (In the use bandwidth)
減衰量	Attenuation	Fc±4.36MHzにて15dB以上		5dB or more at Fc±4.36MHz
		Fc±6～9MHzにて15dB以上		15dB or more at Fc±6 to 9MHz
		2Fc, 3Fc, 4Fcにて40dB以上		40dB or more at 2Fc, 3Fc, 4Fc
モニタ結合量	Amount of monitor uniting	40dB±1dB以内		40dB±1dB or less
使用電力	Power consumption	100W （ピーク電力1kW）		100W (Peak power 1kW)
使用環境	Environmental requirements	温度	－10℃～＋45℃ （性能維持範囲）	Temperature	-10°C to +45°C (Range for in-spec)
			－20℃～＋60℃ （復元可能範囲）		-20°C to +60°C (Range for spec restorable)
		湿度	45％～90％RH （但し結露しないこと）	Humidity	45% to 90%RH  (Without dew.)

構成 Composition

コネクター Connector

入力コネクタ： S型 メス
出力コネクタ： S型 メス
モニタコネクタ： BNC型 メス
Input connector: S type FEMALE
Output connector: S type FEMALE
Monitor connector: BNC type S FEMALE

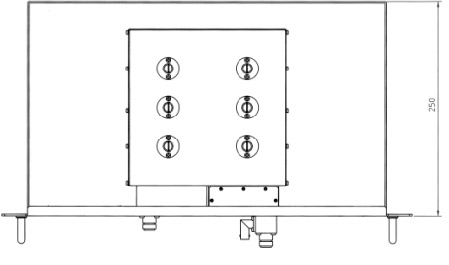

外形寸法 Externals size

480(W) × 149(H) × 300(D) mm
