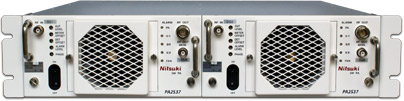

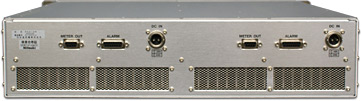

本器は、2HタイプのSCPAを収容する本体です。2台のSCPAを収容することができます。
JISラックマウント型
外形寸法: 480(W)×99(H)×450(D)mm (突起物は含まず)
質量: 4.5kg以下
電源電圧 | DC+48V±15%以内 | |
使用環境 | 温度 | -10℃~+45℃(性能保証範囲) |
-20℃~+60℃(動作保証範囲) | ||
湿度 | 45%~90%RH以内(ただし結露しないこと) | |
使用 | 連続 |
アラーム監視項目(PA2S32/PA2S37実装時) | |
電源異常 | 電源部各DC電圧を監視し、±20%以上の変動で警報を出力 |
出力異常 | 出力が設定以下になった場合に警報を出力 |
PA異常 | 各FET電流を監視し、アイドル電流(無信号時電流)に対し-30%以下、又は定格出力時電流に対し+30%以上の変動でFET電流を遮断し、警報を出力、保持する |
FAN異常 | FAN停止時、もしくは1700min-1 以下(設計値)において警報を出力 |
温度異常 | FET温度が+85℃となった場合、FET電流を遮断し、警報を出力、保持する |
アラームインタフェース (PA2S32/PA2S37実装時) |
無電圧接点出力、接点定格DC24V、0.1A以下(ALARM)D-sub 15S M2.6タイプ |
メータ出力(PA2S32/PA2S37実装時)/メータ定格フルスケール300mV/1.5kΩ | |
出力レベル | 定格出力時1.5kΩ負荷に対し200mVを出力 |
電源電圧 | DC+48V時1.5kΩ負荷に対し96mVを出力 |
FET電流 | 1.0A時1.5kΩ負荷に対し60mVを出力 |
メータ出力コネクタ (PA2S32/PA2S37実装時) |
D-sub 9S M2.6タイプ |
本器は地上デジタル中継放送システムにおいて、2HタイプのSCPAを収容するための本体です。
本器にはSCPA(PA2S32/PA2S37)を2台実装することができ、2台方式の中継放送システムに対応することができます。
