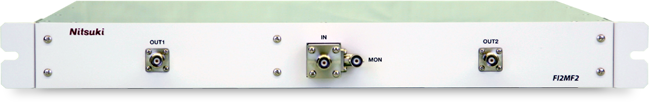

| 単体コードProduct code | 品名 | Type of function | ペットネームPet name |
| 6847GB | 隣接2波 | 2 adjacent waves | FI2MF2 |
| 6847GC | 隣接3波 | 3 adjacent waves | FI2MF3 |
| 6847GD | 隣接4波 | 4 adjacent waves | FI2MF4 |
| 6847GE | 隣接5波 | 5 adjacent waves | FI2MF5 |
| 使用周波数 | Range of frequency | UHF帯指定の隣接を含むチャンネル オフセット：1/7MHz(≒143kHz) |
Specified channel of UHF band Offset:1/7MHz (≈ 143kHz) |
||
| 使用帯域幅 | Band width | Fc±2.79MHz | Fc ± 2.79MHz | ||
| 挿入損失 | Insertion loss | 5.2dB以下 | 5.2dB or less | ||
| 帯域内偏差 | Pass band ripple | 1.0dB以内 | 1.0dB or less | ||
| 入出力インピーダンス | Input and output impedance | 50Ω | 50Ω | ||
| 入力リターンロス | Input return loss | 18dB以上 | 18dB or more | ||
| 減衰特性 | Attenuation feature | Fc±4.36MHzにて10dB以上 | 10dB or more at Fc ± 4.36MHz | ||
| Fc±9MHzにて25dB以上 | 25dB or more at Fc ± 9MHz | ||||
| Fc±12MHzにて35dB以上 | 35dB or more at Fc ± 12MHz | ||||
| 群遅延特性 | Group delay characteristic | 100nsp-p以内 | 100nsp-p or less | ||
| アイソレーション | Isolation | 40dB以上 但し非隣接のみ30dB以上 | Adjacent type : 40dB or more Non-adjacent type :30dB or more. |
||
| モニタ結合量 | Coupling for monitor | 20dB±3dB以内 （指定による） | 20dB ± 3dB or less (depends on specification.) | ||
| 最大入力電力 | Maximum input power | 1W | 1W | ||
| 使用環境 | Environmental requirements |
温度 | －10℃～＋45℃ （性能維持範囲） | Temperature | -10°C to +45°C (Range for in-spec) |
| －20℃～＋60℃ （復元可能範囲） | -20°C to +60°C (Range for spec restorable) | ||||
| 湿度 | 45％～90％RH （ただし結露しないこと） | Humidity | 45% to 90%RH (Without dew.) | ||
![Structure of FI2MF2～4: Input divider [6847GB/GC/GD]](../../../../images/system/FI2MF2_5_6847G_compo1.gif)
![Structure of FI2MF5: Input divider [6847GE]](../../../../images/system/FI2MF2_5_6847G_compo2.gif)
入力コネクタ： TNC型 メス(ニッケルメッキ)
出力コネクタ： TNC型 メス(ニッケルメッキ)
モニタコネクタ： BNC型 メス(ニッケルメッキ)
Input connector: TNC type FEMALE (nickel plating)
Output connector: TNC type FEMALE (nickel plating)
Monitor connector: BNC type FEMALE (nickel plating)
480(W) x 49(H) x 400(D) mm: 2波～4波2 waves to 4 waves
480(W) x 99(H) x 400(D) mm: 5波～8波5 waves to 8 waves
