ISDB-T 地上デジタル放送 中継局用機器 Repeater Compositions / ISDB-T Digital TV Broadcasting Relay Systems

単体コード Product code: 6554A

概要

　本器は、デジタルテレビ送信装置の切替制御器で、2台の電力増幅器を自動または手動にて切り替えます。各機器の状態を監視し、異常発生時には自動切替を行います。
　また、別途準備されたリモコン装置により遠隔制御監視が可能です。
　切替SWにはトランスファー型同軸切替器を使用し、信頼性に優れています。また、切替時間が10mS以下を実現しています。
　2系統のDC電源入力をユニット内部でダイオード突き合わせをしていますので、片系の電源故障時でも運用可能です。
　RF信号のインターフェース及び操作SWは、全て前面パネルに出力していますので、緊急時は接続ケーブルのバイパスによる対応が可能です、またメンテナンスが容易です。
　高さ100mmに実装可能で省スペースです。
　組み込みマイコンを使用し、制御動作の変更が柔軟に対応できます。また、ウォッチドッグタイマ機能により誤動作防止対策を実現しています。
　万が一、電源故障になっても、同軸切替器の状態はラッチされており、放送はそのまま継続されます。またそのときはPAの電源切制御を解除します。

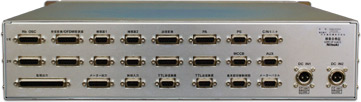

構造

外形寸法： 480(W)×99(H)×450(D)mm （突起物は含まず）
質量： 6.0kg 以下

定格

入力レベル			指定するPA 出力レベルによる
周波数			UHF テレビ全チャンネル
インピーダンス			50Ω
入出力コネクタ			S
一般仕様	電源電圧		DC 48V±15％
	消費電力		10W 以下
	使用環境	温度	－10～＋45℃
		湿度	45～90％

性能

挿入損失	0.5dB 以下
アイソレーション	60dB 以上
VSWR	1.2 以下
切替時間	10msec 以下
