現在、地上デジタル放送中継送信機関連の製品は
更新需要に向け新製品を開発しております。
なお掲載中の製品は終息方向となりますので、
詳細につきましては当社営業部にお問い合わせ下さい

ミニサテ(極微小電力中継局) 送信機Transmitter System for Low Signal Power Relay Stations



AM3000 シリーズ Transmitter "AM3000" Features

ミニサテ送信機 Low Signal Power Relay Stations
収容イメージ Externals

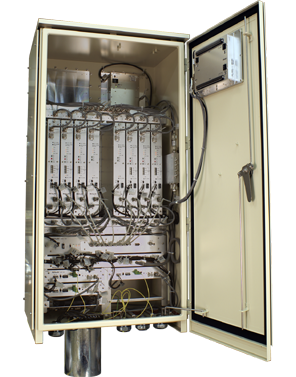

Transmitter unit

【送信部収容箱】 1,100(H)×560(W)×456(D) [Transmitter unit] 1,100(H)x560(W)x456(D)
Power supply unit

【電源部収容箱】 745(H)×535(W)×400(D) [Power supply unit] 745(H)×535(W)×400(D)
Battery unit

【蓄電池収容箱】 800(H)×510(W)×290(D) [Battery unit] 800(H)×510(W)×290(D)


 本器は、ISDB-T 地上デジタル放送に対応した極微小電力中継局(ミニサテ)送信機です。MCPA により最大8メディアの送信が可能です。また、一体型基本装置は必要に応じて補償機能を内蔵することが可能です。
This system is a minimal low signal power transmitter for the relay of ISDB-T Digital Terrestrial Broadcasting.
As the need arises, it's possible to have the compensation function built-in for integrate-type basic equipment.

6種類の基本装置をご用意しております。6 kinds of basic equipments are available.
6052RT 受信変換+送信変換のベーシック機能 BASIC function
(which consists of a reception conversion and a transmission conversion)
6052MD ベーシック機能+遅延機能+マルチパス等化 BASIC function + Multipath equalization + Delay adjustment
6052CL ベーシック機能+回り込みキャンセラ BASIC function + Coupling loop canceller
6052CC ベーシック機能+同一チャンネル干渉除去 BASIC function + Co-channnel interference
6052SD ベーシック機能+スペースダイバーシティー BASIC function + Space diversity reception
6052RD ベーシック機能+ルートダイバーシティー BASIC function + Route diversity reception

送信部と電源部を別筐体に分離しています。 Transmitter unit and power supply unit is separated and stocked in the respective steel cases.

  • 送信部収容箱へは、最大で、一体型基本装置8メディアと、受信3系統・送信3系統が実装可能です。 Transmitter unit store box can mount 8 one basic equipment configuration, 3 systems of reception and 3 systems of transmission at maximum.
  • 送信部収容箱は、分離・非分離方式(*) に対応しています。 Transmitter unit store box corresponds to both ways of isolated or non-isolated reception.
  • 電源部は、耐雷トランスを標準装備し、蓄電池用の充電器を装備できます。 Power supply unit can be equipped with an lightning protection transformer as the standard and equipped with a charger for accumulators as an option.
  • 電力増幅部は、「広帯域 MCPA」 による共通増幅方式を基本とし、1波あたり 50mW 出力を標準としています。 Power amplifier adopts common amplifying system by "broadband MCPA" and makes 50mW output standard per 1 wave.
  • 周波数基準信号は、GPS校正型OCXOをオプションでご用意しています。 GPS calibrating type OCXO as a frequency reference signal is available as an option.
  • 中間周波数は、装置の小型化、低価格化を目的に独自の周波数を採用しています。
    Intermediate frequency adopts an original frequency for the purpose of miniaturization of equipment and price reduction.
    (小規模中継局でオレンジブックに規定される 37.15MHz ではありません)
    It isn't 37.15MHz as the small-scale relay station intermediate frequency prescribed by Orange Book (Japanese Standard of ISDB-T Digital Terrestrial Broadcasting).


(*) 送信部収容箱が、分離方式の場合

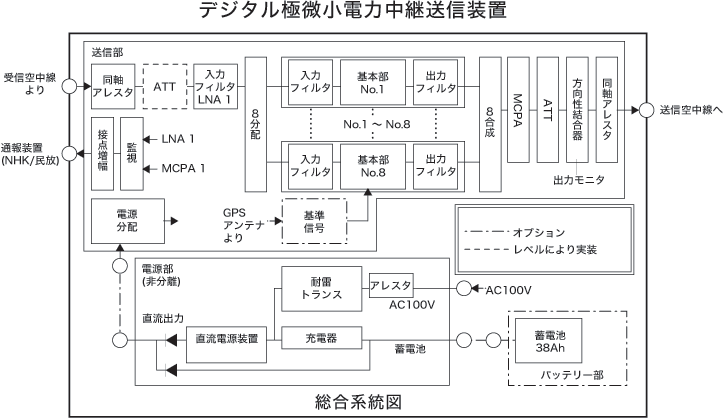

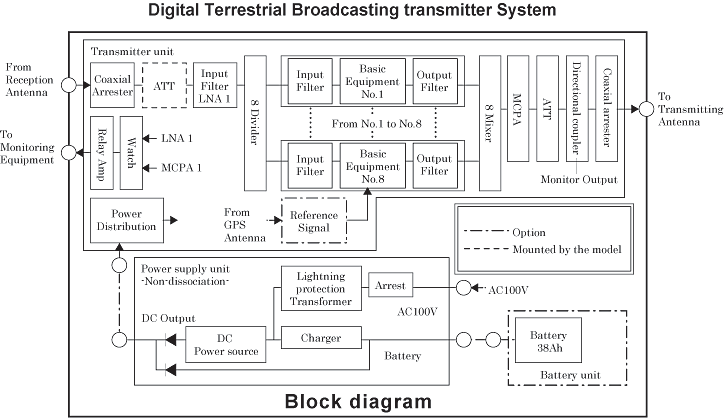

システム模式図 Block Diagram (ISDB-T Low Signal Power Relay Stations)


システム系統図: デジタル極微小電力中継送信装置
System diagram: Digital Terrestrial Broadcasting Transmitter System
