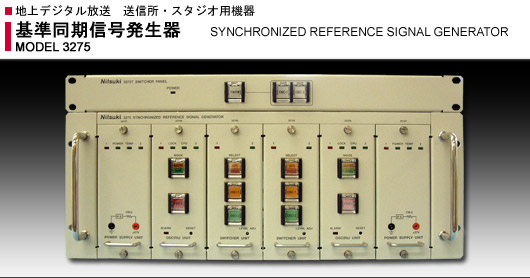

地上デジタル放送 支援機器/スタジオ用機器 Related Equipments for Digital TV (DTV)

構成

オプションとして切替パネル MODEL 3275T もご用意しています。
オプションとしてカラーサブキャリア信号(3.58MHz)出力を追加した 3275SC もご用意しています。

機能

機能概要
　本装置は、ルビジウム原子の共鳴周波数を利用した正確な10MHzの基準信号発生器です。１筐体で２系統（各４出力）の信号発生機能を有し、２系統は互いに同期して信号を発生し、出力信号に影響を与えずに系統切替を行うことができます（自動/手動）。

冗長構成
　信号発生部、電源部、出力切替部などのすべてを独立した２系統構成とし、片系障害時でも系統切替により信号の連続出力が可能な構成となっています。
　系統切替は、パネル面による手動操作、アラーム検出による自動切替機能、背面パネルコネクタによるリモート切替機能を有します。　各構成機器はユニット構造となっており、本体（サブラック）をラックに実装したまま活線挿抜が可能で、別系統に影響を与えることなく保守作業が可能です。
　各信号出力端は内部に独立した緩衝増幅器を備えており、出力に接続された負荷の擾乱（じょうらん）（開放や短絡）が他出力に影響を与えない構成となっています。

定格

出力信号 10MHz基準信号	レベル	1 Vrms
	出力数	4 （3275S　1 台あたり）
	インピーダンス	50オーム
	出力コネクタ	BNC
Control/Monitor 入出力	入出力情報	選択信号、アラーム、スイッチ情報
	出力回路	無極性フォトモスリレー出力
	コネクタ	D-sub 15 PIN (J)
電源	電圧	AC 100V±10％
	周波数	50/60Hz±1Hz
	消費電力	約 260VA （起動時、2 系統合計） 約 140VA （定常時、2 系統合計）
使用環境	動作温度	＋5～＋40℃
	保存温度	－10～＋60℃
	周囲湿度	30％～60％ （ただし、結露しないこと）
設置環境		局舎内設置
冷却方式		自然空冷

性能

周波数確度	±0.01 ppm （1×10-8）以内
長期安定度	0.05ppb／月　以内（5×10-11）以内
短期安定度	0.05ppb／S　以内（5×10-11）以内
温度安定度	0.15ppb以内（1.5×10-10）以内（25℃において±20℃）
電源安定度	0.1ppb以内（1×10-10）以内（AC100V±10％）
立ち上がり特性	0.2ppb以内（2×10-10）以内（電源投入時20分後の値）
切替特性 （10MHz出力に適用）	振幅変動： 1dB以内（Master/Slave 条件下において） 位相変動： 1 度以内（Master/Slave 条件下において） 切替時間： 約 5ms

構造

構造一般
各構成部品（ユニット）を収容する本体はサブラック構成となっており、各ユニットは19インチラックに実装したまま活線挿抜が可能となっており、保守点検が容易です。塗装色は別途打ち合わせとします。

機器実装
本体（サブラック）を19インチラック（EIAサイズ）に実装可能です。

外形寸法
幅：482mm × 高さ：177mm × 奥行き：400mm

オプション

切替パネルの追加
切替パネル MODEL 3275T を追加することにより、3275 本体の AUTO/MANUAL、OSC-1、0SC-2 を２系統同時に切り替えることができます。

GPS 同期
GPS 同期アダプタ 3272G もご用意しています。3275R の 1PPS INPUT に入力して使用します。（H: 50mm JISラックマウントタイプ ※H: 88mm EIA 2U ラックマウントタイプに変更可能）

カラーサブキャリア信号の出力
カラーサブキャリア信号(3.58MHz)を出力する 3275SC もご用意しています。

型名	10MHz基準信号	3.58MHzカラーサブキャリア信号
3275S （標準）	4 出力	－
3275SC （オプション）	3 出力	2 出力（インピーダンス 75Ω）
