MODEL 3272F: 10MHz 基準信号発生器 (Rb Oscillator)
- 製品ガイド
-
多彩な情報が取り出せるインターフェイス
ALARM端子の情報が、RS-232インターフェイスからも取り出せます。
3つの電源で安定動作
一般商用電源とDC電源に対応。停電時には商用電源からDC電源に自動的に切り替わります。DC電源が切れた時には内蔵バッテリーが作動。3つの電源により安定して動作します。
放送送信設備用 JISサイズ
放送送信設備用ラック向けに JISサイズを採用しています
10MHzが8出力。純度・安定度とも高水準
基準信号は8出力を装備し、純度・安定度ともに高水準を実現。位相雑音は10Hzオフセットで－130dBc/Hz(Typ.) 以下と、放送・通信システムの周波数基準としてのハードルをクリアしています。
- 概要
-

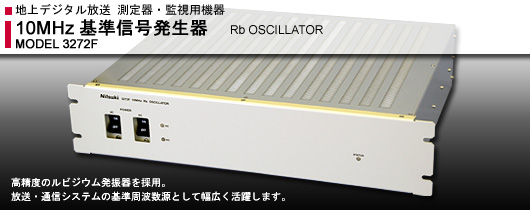

ルビジウム発振器を原振とした高精度な10MHz基準信号発生器です。出力信号の周波数安定度は 3×10-11(Typ.) 以下の安定度を有しています。位相雑音(SSB)は 10Hzオフセットで-130dBc/Hz(Typ.)以下。安定度・純度とも放送・通信システムの周波数基準として十分満足していただけるものです。
電源は一般商用交流電源と直流電源DC(＋48V、他)が使用可能です。 なお、商用電源運用時の停電に対しては、内蔵バッテリにより約20分のバックアップを行います。
- 使用例
-
- 地上波デジタルTV放送局用基準周波数源、時刻基準
- 計測器などの基準周波数源
- TVサブキャリア信号の基準周波数源
- 定格
-
出力周波数 10MHz （Sine Wave） 周波数確度 ±5×10-11 (100s) 以下 出荷25℃時 周波数安定度 2×10-11 (1s) 以下 2×10-12 (100s) 以下 出力レベル 1Vrms以上 スプリアス 高調波 －25dBc以下 非高調波 －50dBc以下 位相雑音
(SSB)10Hz －130dBc/Hz 以下 100Hz －140dBc/Hz 以下 1kHz －150dBc/Hz 以下 10kHz －150dBc/Hz 以下 出力数 8出力(BNC-R) 出力インピーダンス 50Ω STATUS表示 LED（正常：緑色、異常：赤色） ALARM出力（D-sub 15ピン） Rb発振器異常（レベル、PLL）など
接点容量 DC50V/100mAインターフェイス(RS-232) ALARM情報 電源 AC 100V/200V ±10％ 50/60Hz DC ＋48V±10％、他 内蔵バッテリー 充電式＋24V、寿命2年 消費電力 約60VA 環境条件 性能保証温度 －10～＋45℃ 動作保証温度 －20～＋60℃ 湿度 45～90％（結露は不可） 外形寸法 480(W)×99(H)×350(D)mm
（突起物は含まず）質量 約10kg
※この掲載事項は、改良のためお断りなく変更することがありますので、ご了承下さい。The content of this publishing might change without a previous notice. Please acknowledge it.
