EnglishMODEL 6576A
生産終了機種 Out of Production

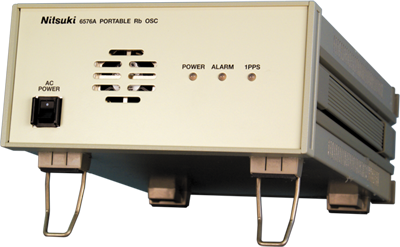

![[Product Picture/Front] Nitsuki - MODEL 6576A: ルビジウム発振器（可搬型） Portable Rb Oscillator (GPS)](../../images/broadcast/sg/6576a_w400.png "MODEL 6576A: ルビジウム発振器（可搬型） Portable Rb Oscillator (GPS)")
![[Product Picture/Rear] Nitsuki - MODEL 6576A: ルビジウム発振器（可搬型） Portable Rb Oscillator (GPS)](../../images/broadcast/sg/6576a_rear_w250.png)
- 概要
-
各種測定器の基準信号源として中継局などの現地使用に最適です。
- 本器は、ルビジウム発振器を用いた高精度な10MHz基準信号発生器です。小型、軽量のため持ち運びに便利です。
- 出力周波数は確度・安定度とも放送・通信システムの周波数基準として十分に使用できるものとなります。
- ルビジウム発振器の周波数をGPS電波を受信して再生した信号で制御し、周波数安定度の良い基準信号を生成することができます。
- 電源は一般商用電源、DC電源(+12V)に対応しています。通常は商用電源で動作し、商用電源が断のとき、DC電源に自動的に切り替わります。
- また、バッテリオプションを組み合わせる事で、短時間の電源断に対応できます。
- 定格
-
アンテナ入力 入力信号 GPS信号(L1) 入力インピーダンス 50Ω/TNC型 基準周波数出力 周波数 10MHz 出力数 8 出力インピーダンス 50Ω/BNC型 出力レベル 0dBm 1PPS出力 出力数 4 出力コネクタ BNC型 出力レベル TTLレベル 出力条件 GPS受信時出力 ALARM表示 LED(異常時：赤色) GPS受信表示 LED(受信時：点滅) 冷却方式 強制空冷 バッテリ動作時間 20分以上(常温、定常状態) - 性能
-
周波数確度 ±5×10-11(100S、出荷時、at25℃) 周波数安定度 24～48時間電源OFFから電源を入りの条件
(OFF前は下記偏差以下であること)
- ±1×10-9以内(15分)
- ±1×10-10以内(20分)
立ち上がり特性 ±1×10-9/15分(25℃) スプリアス 高調波 －30dBc以下(DC～100MHzにおいて) 非高調波 －50dBc以下(DC～100MHzにおいて) バッテリ(オプション)寿命 2年 - 構造
-
外形寸法 213(W)×99(H)×330(D)mm
(突起物は含まず、奥行きは背面 コードリール突起を含む)質量 5kg以下 - 一般仕様
-
電源電圧 AC 90V～240V (50／60Hz) 消費電力 AC電源 70VA 以下(定常時) 130VA以下(起動時) DC電源 40W以下(定常時) 70W以下(起動時) 使用 連続 使用環境 温度 0℃～+40℃(性能保証範囲) －20℃～+60℃(保存保証範囲) 湿度 45%～90%RH(ただし結露しないこと)
カタログ整理番号：72H003
※この掲載事項は、改良のためお断りなく変更することがありますので、ご了承下さい。The content of this publishing might change without a previous notice. Please acknowledge it.
