ISDB-T 地上デジタル放送 中継局用機器 Repeater Compositions / ISDB-T Digital TV Broadcasting Relay Systems

単体コード：6583

後継機種 CU21MP: マルチパス等化装置 (H=50mm) [6584] はこちら。

概要

　本機は、地上波デジタル放送の中継局に使用されるマルチパス等化装置です。 親局から末端局へ至る中継回線において、伝搬路のマルチパス干渉と雑音による信号の劣化を中継局ごとに取り除くことが可能です。 等化によりマルチパス干渉を低減した後、信号点を判定して標準的な回線設計を満足する40dB以上のCN比で再送信することができます。

構造

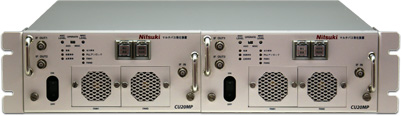

JISラックマウント型サブラックに2台のマルチパス等化装置ユニットを装着可能

サブラック	外形寸法	480(W)×99(H)×450(D)mm （突起物は含まず）
	質量	6kg以下
マルチパス等化装置 ユニット	外形寸法	215(W)×99(H)×405(D)mm （突起物は含まず）
	質量	5kg以下

機能

　マルチパス等化： マルチパスによる受信信号の周波数特性の歪みを補償する。
　シンボル判定処理： 等化後の信号をシンボル判定して等化C/Nを改善する。

定格・性能

IF入力信号	レベル	－10dBm±5dB
	インピーダンス	50Ω
	中心周波数	37.15MHz
IF出力信号	レベル	－10dBm±0.5dB
	インピーダンス	50Ω
	中心周波数	37.15MHz
基準周波数入力信号	レベル	0dBm±3dB
	インピーダンス	50Ω
	周波数	10MHz
等化可能なマルチパスの遅延時間範囲		ガードインターバル長
		上位局信号に対して先行波、遅延波の両方を含む遅延時間範囲
シンボル判定処理前の等価C/N		35dB以上（暫定値） 上位局信号の等価雑音分を除く装置出力信号の等価C/N
		[条件] マルチパス：1波（D/U=6dB、遅延時間はガードインターバル長の9/10以内） 上位局信号の等価C/N：45dB 受信部における熱雑音のC/N：40dB（Cはマルチパスを含む受信電力）
シンボル判定処理機能		「判定有」/「判定無」切替可能
シンボル判定処理後の等価C/N		42dB以上（暫定値） 同期再生のジッターによる劣化分を含む
		[条件] マルチパス：なし シンボル判定処理前の等価C/N：28dB
同期確立時間		3秒以内（同期再生が安定した状態になるまでの時間）
等価係数更新		毎シンボル
装置遅延時間		8ms以内
監視出力		電源異常・装置異常・出力異常
電源電圧		＋48V ±15％以内
消費電力		100W以下
使用環境	温度	－10℃～＋50℃
	湿度	45％～90％RH（ただし結露しないこと）
