地デジ再送信 パススルー方式 システム拡張のご提案

GIガードインターバル越えマルチパス等化機能内蔵OFDMシグナルプロセッサ

>> MODEL 8687 (GI越え補償器) 詳細スペックへ

　地上デジタル放送を受信するにあたり、反射波や受信希望波以外の単一周波数ネットワーク (Single Frequency Network) 送信局からの放送波などが、受信信号に混在する事により発生するマルチパス干渉による信号劣化を改善するマルチパスキャンセル機能を内蔵しました。
　MC OFDM SPは、AGCによる安定したレベルで受信信号を送出することができます。

※マルチパス等化回路は、弊社の放送用中継器からの技術を継承しており、高品質・高安定の信号等化を行う事が可能です。

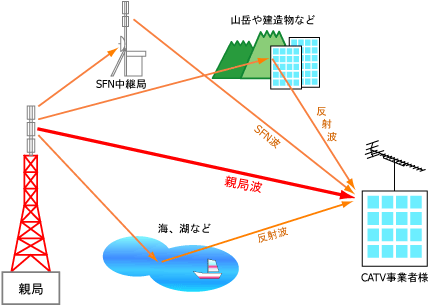

• 海面や湖面からの反射波
• 山岳や建造物、列車、航空機などからの反射
• 希望波放送局以外のSFN送信局からの放送波

などが受信アンテナに混信する事により信号品質が悪化をします。
また、海面、湖面の変化、潮位、水位の変化、列車、航空機などの移動、空気の屈折率の変化等により刻々と条件が変動をいたします。

• 等化によって周波数特性をフラットに改善できる
• シンボル判定を行う事によりC/Nの改善を行う事ができる。

等化によりマルチパス干渉を低減した後、信号点を判定して標準的な回線設計を満足する37dB以上のC/N比で再送信をすることが可能になります。

マルチパス等価回路は、日本放送協会様のご指導により株式会社NHKテクノロジーズ様と共同開発をいたしました。

地上デジタル放送再送信 パススルー方式 自動バックアップ

概要

• 固定CH用OFDM TV SPを使用した再送信設備でALL CH OFDM TV SP （2台まで接続可能） を使い自動でバックアップするシステムです。
• 本システムは (1) 固定CH用OFDM TV SP、(2) ALL CH OFDM TV SP、
  (3) コントロールユニット、(4) コントロールソフト の構成です。
• コントローラは、固定CH用OFDM TV SPの入力異常と機器の故障を検知して、ALL CH OFDM TV SPを起動させバックアップし、コントロールPCに表示させます。

特徴

• 固定CH用OFDM TV SPのあるCHが故障発生した時、自動的に予備器のALL CH　OFDM TV SPを稼動させて停波を防ぎます。
  ※切替に若干の時間がかかります
• 固定CH用OFDM TV SPのSQが動作、またはRF出力のレベル低下がおきた場合に、コントロールユニットにてRFの出力を切り、予備器のALL CH OFDM TV SPにチャンネル情報を送りバックアップ作業を行います。

構成

機器名称	型番	特徴
固定CH用OFDM TV SP	8553	JCL SPEC-006 に準拠。
ALL CH OFDM TV SP	8561A	基本スペックは現行の MODEL 8561 に同じ。 本システム用に出力ポートを RS-232C から LAN に変更（コントローラ使用のため）。
コントロールユニット	8562A	ユニット1台で、5波まで切替可能。
コントロールソフト	8562S	パソコンまたはサーバー。 Windows Server 2003 Standard または Windows XP Professional 使用可能。
