- 概要
-
本システムはOFDM自主放送設備として、デジタルCATV自主放送システムで使用し、以下の機能を有しています。
- 自主放送素材をMPEG-2エンコード(音声はAAC対応)
- 自主放送用EPG画面製作と信号生成
- MPEG-2 多重処理
- OFDM変調・出力
- 特徴
-
(1) 自主放送計画(素材数)に応じて最適構成を実現
(2) ソフトウェアダウンロード対応
(3) RF出力は、90～770MHzの全CHに対応
(4) システム内は、LAN(10BASE-T)にて設定／制御
(5) 機器の異常をSNMP TRAPで通知
(6) SNTPによるTOT時刻校正機能
(7) RMP対応、B-CAS装置との接続可能

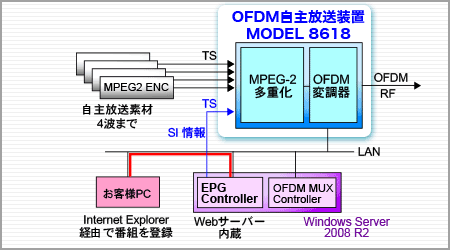

OFDM自主放送 変調器 （多重器・EPG内蔵）
OFDM自主放送装置
MODEL 8618
変調器 (MOD)・多重器 (MUX) を内蔵した一体型です。
デジタル CATV自主放送システムで使用し、MPEG-2 多重処理後にOFDM変調を行います。MPEG-2 多重部、OFDM 変調部および制御部から構成され、設定および制御はコントローラから行います。JCL SPEC-006 2.0版に準拠。
- EPGは当日を含め180日間保存可能です。
- 6個の映像/音声/データTS入力端子
- 1個のSI/EPG用TS入力端子
- 地上デジタルRF入力端子
- OFDM 変調部は外部基準信号(10MHz)への同期も可能
>> 8618 の詳細PDF版カタログはこちら

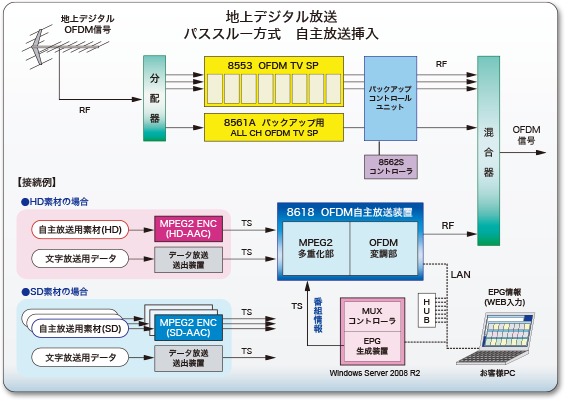

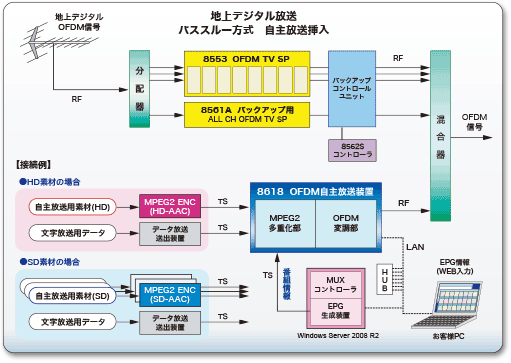

| その他の構成機器 | ||
| ※ | MPEG-2 エンコーダ | ※ご要望の画質、ご予算により選択 |
| 8553 | OFDM TV シグナルプロセッサ（縦型） | パススルー方式・固定CH用 |
| 8554 | OFDM TV シグナルプロセッサ（横型） | パススルー方式・固定CH用 |
| 8561/A | バックアップ用 ALL CH OFDM TV SP | 10BASE-T (LAN)：コントローラ用出力ポート |
| 8562A | バックアップ用コントロールユニット | 1台につき5波まで切替え可能 |
| 8516x | RF 分配器 | 8516A（2分配）、B（4分配）、C（8分配） |
| 8517x | 混合（合成）器 | 8517A（2分配）、B（4分配）、C（8分配） |
