ISDB-T 地上デジタル放送 中継局用機器 Repeater Compositions / ISDB-T Digital TV Broadcasting Relay Systems

単体コードProduct code: 6563CA

概要

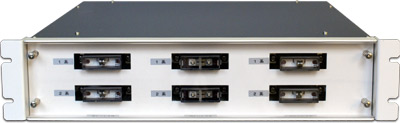

　本器は、中継局送信装置用のAC100V用のアレスタ板です。雷による機器の破壊を防止します。

構造

JISラックマウント型
外形寸法： 480(W)×99(H)×450(D)mm　（突起物は含まず）
質量： 11kg以下

定格

入力	アレスタ	GL-L1F by 音羽電機工業 株式会社 製
		GL-L1G by 音羽電機工業 株式会社 製
	定格電圧	110V
	最大許容電圧	130V
	放電耐量(8/20μs）	20kA 2回
使用		連続
使用環境	温度	－10～＋45℃（性能保証）
		－20～＋60℃（動作保証）
	湿度	45～90％RH（ただし結露しないこと）

機能説明

　本器は、AC100V用アレスタを2系統実装しています。
　電源ライン1系統につきライブ-グランド、ライブ-ニュートラル、ニュートラル-グランド間にアレスタを実装しています。
　アレスタは酸化亜鉛等を主成分とする非直線抵抗特性の優れたZnO素子を使用しています。また、プラグイン構造になっており、前面からの交換が容易に行えます。切り離し装置内蔵で点検用透明窓から目視点検が可能です。
