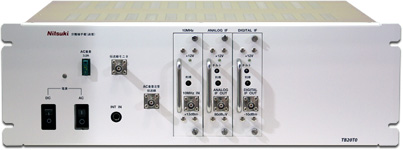

ISDB-T 地上デジタル放送 中継局用機器 Repeater Compositions / ISDB-T Digital TV Broadcasting Relay Systems

単体コードProduct code: 6345T

概要

　本器は、TV中継放送局の送信，受信分離局用に使用するもので、受信部から送られてきたアナログ放送用IF，デジタル放送用IFの分離して送信変換へ出力します。また基準発振（10MHz）を合成し、受信部へ送ります。他に、AC60Vを伝送線に重畳して受信部への電源を送ります。

構造

JISラックマウント型
外形寸法： 480(W)×149(H)×350(D)mm （突起物は含まず）
質量： 16kg以下

付属品

品名	規格	数量	備考
AC電源ケーブル	2PINコネクタ付き 長さ2m	1本	RM15QPS-2SA
DC電源コネクタ	4PIN	1個	RM15QPS-4SA
ヒューズ	3.2A	3個	SMP32-3.2A

定格

入力周波数		基準発振：10MHz
入力レベル		基準発振：＋13dBm
入力インピーダンス		50Ω
入力コネクタ		BNC型 メス
出力周波数		アナログIF：19.5MHz±3MHz
		デジタルIF：37.15MHz±2.79MHz
出力レベル		アナログIF：80dBμV
		デジタルIF：－10dBm
出力インピーダンス		50Ω
出力コネクタ		BNC型 メス
伝送線入出力インピーダンス		50Ω
伝送線入出力コネクタ		BNC型 メス
伝送線		5D-2W（伝送線損失最大値）
伝送線距離		800m目標（伝送線の種類，長さおよび通過電流により変化）
AC電源重畳		AC60V 1.5A以下
電源電圧		AC：100V±15％以内 50/60Hz
		DC：48V（36～72V）
消費電力		AC：120VA以下
		DC：150W以下
使用		連続
使用環境	温度	－10℃～＋45℃（性能保証範囲）
		－20℃～＋60℃（動作保証範囲）
	湿度	45％～90％RH（ただし結露しないこと）

性能

周波数特性	通過帯域内 0.4dBp-p以内
入力リターンロス	18dB以上
利得	アナログIF：8dB以上
	デジタルIF：33dB以上
	基準発振：4dB以上
NF	12dB以下
混変調（送信と受信の総合）	アナログIF：受信の入力レベル＋7dB、最大チルト時 －55dB以下
	デジタルIF：受信の入力レベル＋7dB時 －50dB以下
出力レベル可変量	±5dB以上
チルト可変量	7dB以上（基準発振用はチルト機能無し）
アイソレーション	30dB以上
サージ耐量	DC 800V,インパルス 1000V
	（EPCOS社 サージアレスタ A71-H08 部品カタログより）
