ISDB-T 地上デジタル放送 中継局用機器 Repeater Compositions / ISDB-T Digital TV Broadcasting Relay Systems

単体コードProduct code: 6877

仕様 Specification

使用周波数		Frequency		UHF帯指定の1チャンネル	Specified channel of UHF
使用周波数帯域幅		Band width		Fc±2.79MHz （オフセット＋143kHz）	Fc±2.79MHz (OFF-set+143kHz)
挿入損失		Insertion loss		1.0dB以下 （使用周波数帯域にて）	1.0dB or less (In the use bandwidth)
帯域内偏差		Band pass ripple		1.0dB以内 （使用周波数帯域にて）	1.0dB or less (In the use bandwidth)
インピーダンス		Impedance		50Ω	50Ω
入力リターンロス		Input return loss		18dB以上 （使用周波数帯域にて）	18dB or more (In the use bandwidth)
帯域内群遅延		Group delay		1000nsp-p以内 （使用周波数帯域にて）	1000nsp-p or less (In the use bandwidth)
減衰量		attenuation		Fc±3.2MHzにて10dB以上	10dB or more at Fc±3.2MHz
				Fc±4.36MHzにて20dB以上	20dB or more at Fc±4.36MHz
				Fc±6～9MHzにて25dB以上	25dB or more at 6 to 9MH
モニタ結合量		Amount of monitor uniting		40dB±1dB以内	40dB±1dB or less
使用電力		Power consumption		100W （ピーク電力1kW）	100W (Peak power 1kW)
使用環境	温度	Environmental requirements	Temperature	－10℃～＋45℃ （性能維持範囲）	-10°C to +45°C (Range for in-spec)
				－20℃～＋60℃ （復元可能範囲）	-20°C to +60°C (Range for spec restorable)
	湿度		Humidity	45％～90％RH（ただし結露しないこと）	45% to 90%RH  (Without dew.)

構成 Composition

コネクター Connector

入力コネクタ： S型 メス
出力コネクタ： S型 メス
モニタコネクタ： BNC型 メス
Input connector: S type FEMALE
Output connector: S type FEMALE
Monitor connector: BNC type S FEMALE

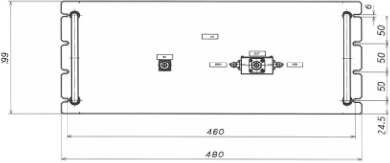

形状 Externals size

480(W) × 199(H) × 500(D) mm
