ISDB-T 地上デジタル放送 中継局用機器 Repeater Compositions / ISDB-T Digital TV Broadcasting Relay Systems

単体コード Product code: 6562FA/FB

概要

　本器は、中継局送信装置用のDC MCCB板で、DC用MCCBを4個を実装しています。仕様を超える負荷電流が本器に流れた際に、MCCBは断路動作を行い、給電設備を保護します。

構造

JISラックマウント型
外形寸法： 480(W)×99(H)×450(D)mm （突起物は含まず）
質量： 11kg以下

定格

入力	MCCB	ICS25-2R
	フレーム電流	30A

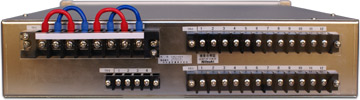

	入力電圧	DC＋48V（TB1：8極 M5）
	出力電圧	DC＋48V（TB2：12極 M4、TB3：12極 M4）
	開閉耐圧	10,000回以上（定格電流通電6000回＋無負荷4000回）
使用		連続
使用環境	温度	－10℃～＋45℃（性能保証）
		－20℃～＋60℃（動作保証）
	湿度	45％～90％RH（ただし結露しないこと）

その他

アラーム監視項目： MCCBトリップ、SW OFF

機能説明

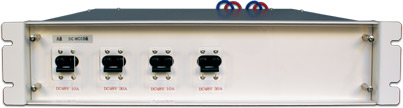

　本器は、中継局送信装置用に4個のMCCBを実装しており、装置前面から各系統の「ON／OFF」が可能です。
　 MCCBの定格電流の125％を超えると、MCCBはトリップし、断路動作を行います。
　 過負荷状態が改善され正常になった時は、MCCBのレバーを手動で「ON」にします。また、アラーム出力用端子台から、各MCCBからの「トリップ」、「SW OFF」の状態をまとめて出力します。
