EnglishMODEL 6384B: アナログ テレビ中継器用ゴーストキャンセラ
生産終了機種 Out of Production

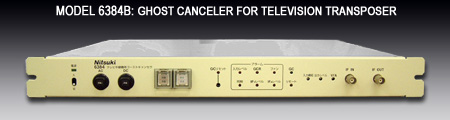

![[写真：MODEL 6384B: アナログ テレビ中継器用ゴーストキャンセラ]](../../images/broadcast/6384-gc-w450.jpg "MODEL 6384B: GHOST CANCELER FOR TELEVISION TRANSPOSER")
- 概要
-
本装置は、テレビジョン中継放送機の中間周波段で、受信電波に含まれるゴースト波を除去するものです。
ゴーストの発生状態は、電波環境の変化に伴い日々変わりますが、本装置はこれに対応するために常時、除去動作を行い最良の除去性能を得ている全自動ゴースト除去装置です。
- 構造
-
形状: JISラックマウント型
外形寸法: 480(W)×49(H)×380(D) mm （突起物は含まず）
質量: 4.5kg以下
- 付属品
-
品名 規格 数量 備考 AC 電源ケーブル 2PIN コネクタ付き
長さ: 2m1本 RM15QPS-2SA DC 電源コネクタ 4PIN 1個 RM15QPS-4SA BNC U リンク 1個 BNC-UA055（本体取付済） D-sub コネクタ D-sub15PIN（オス）
M2.6スクリュウロック1式 DA-15P ヒューズ 3A 4個 DC＋24V時以外付属 - 定格
-
IF入力周波数 映像：17.75MHz 音声：22.25MHz IF入力レベル 80dBμ（映像同期尖頭値）標準 80dBμ～110dBμ（映像同期尖頭値）オプション IF入力インピーダンス 50Ω/不平衡 ビデオ入力レベル V.S 1Vp-p 入力コネクタ BNC型 ビデオ入力インピーダンス 75Ω/不平衡 IF出力周波数 映像：17.75MHz 音声：22.25MHz IF出力レベル 等化 80dBμ（映像同期尖頭値） 80dBμ～107dBμ（映像同期尖頭値）オプション 直通 入力信号レベル－3.5dB IF出力インピーダンス 50Ω/不平衡 ビデオ出力レベル V.S 1Vp-p ビデオ出力インピーダンス 75Ω/不平衡 出力コネクタ BNC型 電源電圧 AC100V±10％ 50/60Hz DC ＋24V（動作範囲：DC20～30V） DC ＋36V 非安定 オプション 消費電力 AC 50VA以下, DC 25W以下 電源重畳 入出力コネクタ間1A以下のDC電源重畳可能 使用 連続 使用環境 温度 0℃～＋45℃（性能保証範囲） －10℃～＋50℃（動作可能範囲） 湿度 45％～90％RH（但し結露しないこと） - 性能
-
※本機単体の性能
出力周波数安定度 映像、音声とも、中間周波入力信号の精度による 出力レベル安定度 定格出力±0.5dB以内 入力リターンロス 21dB以上 AGC 定格入力 －20dB～＋10dB の範囲にて、変調度変動±5％以内 映音等化特性 定格入力 －20dB～＋10dB の範囲にて、入力V/Aが標準±10dBのとき、出力映音比は標準±1dB以内 振幅周波数特性 FV ＋0.4MHz を基準として、FV －0.4MHz～FV ＋3.58MHz の範囲で±1dB以内
FV1.25MHz以下、FV ＋4.75MHz以上で －20dB以下（ゴースト除去非動作時）群遅延特性 200kHz～3.58MHzにて標準±100ns以内（ゴースト除去非動作時） DG、DP 5％、±5°以内 信号対雑音比 45dBp-p/rms以上（無評価） スプリアス放射 －63dB以下（帯域内） 除去可能ゴースト遅延時間 －1μs～＋40μs 除去可能ゴーストレベル 10波まで、ゴースト総和－6.0dB以下 残留ゴーストレベル S/I 40dB以上（定格入力 －20dB～＋10dBの範囲で2μs、D/U 15dB 単一ゴースト時） ゴースト除去所要時間 リセット後3.5秒以下（定格入力 －20dB～＋10dBの範囲で2μs、D/U 15dB 単一ゴースト時） - 動作
-
電源 入/切 時のレベル変動
定格入力レベルに設定した状態で、電源を入/切した時、次の動作をする
- 映像出力： 定格出力（同期尖頭値）＋1dBを超えない
- 音声出力： 定格出力＋1dBを超えない
前面切替制御: 自動/手動、除去/直通、GCリセット
自動モードでは以下の様に動作します。
-
以下のような異常がないか判定する。
「電源断」 「入力レベル低下」 「GC異常（GCR信号が無い場合も含む）」 「映像同期異常」 「映像搬送波レベル低下」 「音声搬送波レベル低下」
-
(A) 異常がなければ、ゴースト 「除去」 を実行
(B) 異常があれば、除去せずに 「直通」 で動作
外部制御
- 入力： 自動/手動、除去/直通、GCリセット を無電圧接点にて制御できる
- 出力： 受信停波出力および警報出力を無電圧接点にて出力する
- 写真と解説
-

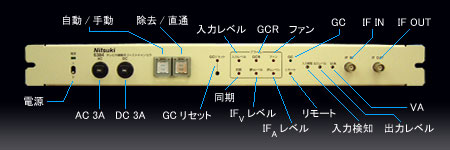

![[ MODEL 6384: TV中継用ゴーストキャンセラ ]](../../images/broadcast/6384-gc-expla.jpg "MODEL 6384: TV中継用ゴーストキャンセラ")

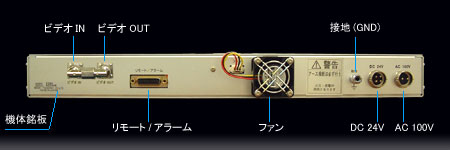

![[ MODEL 6384: TV中継用ゴーストキャンセラ・背面図 ]](../../images/broadcast/6384-gc_back-expla.jpg "MODEL 6384: TV中継用ゴーストキャンセラ・背面図")
