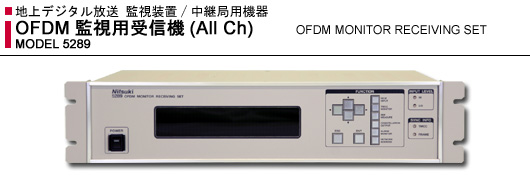

EnglishOFDM監視用受信機（オールチャンネル）
MODEL 5289: OFDM MONITOR RECEIVING SET (All Ch)
生産終了機種 Out of Production
- 概要
-
本装置は、UHF帯域の全てのチャンネルが受信可能なダウンコンバータを内蔵し、OFDM信号の復調及び伝送路復号化処理を行いMPEG2-TS信号を出力するOFDM監視用受信機です。
測定および監視機能として、入力信号レベル、BER測定機能、BER測定用ノイズ発生機能を内蔵しています。更にTMCC情報の全てのビット列および入力レベル情報をLANに出力することが可能です。
キャラクタ表示器を装備していますので、入力レベル、受信パラメーター、測定結果などがフロントパネル上にて確認できます。
測定結果が正常範囲を超える場合には、外部に異常警報接点を出力しています。※本機種は MODEL 5286 の後継機です。
- 定格
| 入力部 | ||
|---|---|---|
| RF入力 | 入力数 | 1ポート |
| 信号レベル | -47dBmに対して+10dB～-20dB以内 | |
| 入力周波数 | 470～770MHz帯域のUHF全チャンネル | |
| インピーダンス/コネクタ | 50Ω/BNC | |
| IF入力 | 入力数 | 1ポート |
| 信号レベル | -10dBm±5dB以内 | |
| 入力周波数 | 中心周波数37.15MHzのOFDM信号 | |
| インピーダンス/コネクタ | 50Ω/BNC | |
| 出力部 | ||
| TS出力 | 入力数 | 2ポート |
| 電気的インターフェイス | DVB-ASI準拠のMPEG2-TS | |
| 伝送速度 | ASI：32.507936Mbps（204バイト構成）/270Mbps（メディア伝送速度）/データフォーマットはパケット | |
| 出力レベル | 800mVp-p±80mVp-p | |
| インピーダンス/コネクタ | 75Ω/BNC | |
| I/Q/CLK* | 出力数 | 各1ポート |
| レベル | 1Vp-p±0.2V(CLKは4Vp-p) | |
| インピーダンス | 75Ω(CLKはTTL) | |
| コネクタ | BNC | |
|
* コンスタレーション測定用
|
||
| 復調処理部 | ||
| OFDM復調 | 伝送モード | Mode2、Mode3 |
| キャリア間隔 | 0.992kHz、1.9841kHz | |
| キャリア変調方式 | DQPSK、QPSK、16QAM、64QAM | |
| ガード・インターバル比 | 1/4、1/8、1/16 | |
| 周波数セグメント数 | 13セグメント | |
| 階層数 | 最大3階層 | |
| 伝送路復号 | 周波数デインターリーブ | セグメント間、セグメント内デインターリーブ |
| 時間デインターリーブ | 変調シンボル単位でデインターリーブ | |
| 内符号 | 符号化レート（1/2、2/3、3/4、5/6、7/8） | |
| バイトデインターリーブ | 畳み込みバイトデインターリーブ（深さ＝12） | |
| エネルギー拡散 | G(x)＝x15＋x14＋1 | |
| 外符号 | 短縮化リードソロモン符号（204,188） | |
| TMCC 復号 | キャリア変調方式 | DBPSK |
| 誤り訂正 | 差集合巡回符号（273,191）の短縮符号（184,102） | |
| 測定部 | ||
| 入力信号レベル | 入力範囲 | －47dBmに対して＋10～－20dB以内のレベルを0.1dBステップで表示 |
| コンスタレーション | 測定範囲 | A、B、C各階層を選択し出力（オシロスコープで測定） |
| BER特性 | ON AIR（放送番組） | ビタビ後を測定 |
| ノイズ付加 | C/N設定範囲 | 0～40dBおよびON/OFFが可能、0.1dBステップ |
| TMCC情報 表示および出力 |
表示内容および出力方法 | 伝送パラメーターを表示（モード、ガード・インターバル、階層毎のセグメント数、階層毎の変調方式、畳み込み符号化率、時間インターリーブ）TMCC情報の全てのビット列、RFレベル情報をLANに出力 |
| 入出力部 | ||
| ネットワーク インターフェイス(LAN) |
入力数 | 1ポート |
| プロトコル | UDP/IP | |
| インターフェイス
（物理レイヤー、MACレイヤー）
|
IEEE802.3/イーサネット準拠 10BASE-T(RJ45) | |
| ALARM | ポート数 | 1ポート |
| 電気的インターフェイス | 無電圧接点出力、接点定格 DC24V 0.1A以下 | |
| コネクタ | D-sub15ピン（メス）、M2.6ネジタイプ | |
| 警報出力 | 復調器異常、入力レベル異常（上限及び下限超え）、同期異常、BER異常、緊急警報放送用起動フラグ(EWS) | |
- 一般仕様
-
電圧電源 AC100V±10％以内 50/60Hz 消費電力 40VA 使用環境 温度 0～45℃（強制空冷） 湿度 45～80％RH（結露しないこと） 外形寸法 480(W)×99(H)×350(D) mm （突起物は含まず） 質量 7kg
※この掲載事項は、改良のためお断りなく変更することがありますので、ご了承下さい。The content of this publishing might change without a previous notice. Please acknowledge it.
