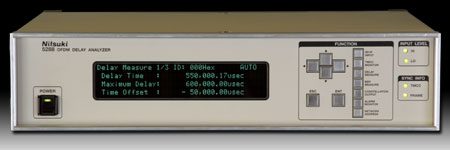

MODEL 5288: OFDM DELAY ANALYZER
- 概要
-
地上デジタル放送においてSFNを構成する場合に、各送信所からの電波発射タイミングを調整して、サービスエリア内における複数到来波の受信タイミングをガードインターバル期間に収める必要があります。
本器は、ACキャリア復調後のACデータ領域からGPS等の外部基準信号に同期した時刻情報(STS)を含む遅延時間情報を参照して、演奏所から各送信所までの伝送遅延時間を測定する装置です。
送信機のIF信号またはRF信号（UHF全チャンネルに対応）を入力し、電波発射タイミングをOFDM信号から測定可能です。 - 性能
-
| 遅延時間測定 | 測定精度 | ±500nsec以内 |
| 測定範囲 | 1sec | |
| 入力信号レベル | 入力範囲 | －10dBm±5dB(IF)、－47dBm ～ －17dBm以内(RF)のレベルを、0.1dBステップで表示 |
| コンスタレーション | 測定範囲 | A、B、C各階層を選択し出力 (オシロスコープで測定) |
| BER特性 | ON AIR (放送番組) |
ビタビ後を測定 |
| ノイズ付加機能 | C/N設定範囲 | 0～40dBおよびON/OFFが可能、0.1dBステップ |
| TMCC情報表示 およびLAN出力 |
表示内容 | 伝送パラメータを表示（モード、ガード・インターバル、階層毎のセグメント数、階層毎の変調方式、畳み込み符号化率、時間インターリーブ） |
| LAN方式 | IF/RF CH、C/N値とON/OFFの設定が可能 遅延時間測定値および取得した制御情報を出力可能 |
- 定格
-
| 入力部 | ||
| IF入力 | 入力数 | 1ポート |
| 信号レベル | －10dBm±5dB以内 | |
| 入力周波数 | 中心周波数37.15MHzのOFDM信号 | |
| インピーダンス /コネクタ |
50Ω/BNC型 | |
| RF入力 | 入力数 | 1ポート |
| 信号レベル | －47dBm ～ －17dBm以内 | |
| 入力周波数 | 470 ～ 770MHz帯域のUHF全チャンネル | |
| インピーダンス /コネクタ |
50Ω/BNC型 | |
| 基準信号入力 | 入力数 | 1ポート |
| 信号レベル | 0dBm±6dB以内 | |
| 入力周波数 | 10MHz | |
| 入力周波数確度 | ±1×10－6(1ppm)以内 | |
| インピーダンス /コネクタ |
50Ω/BNC型 | |
| 入力数 | 1ポート | |
| 信号レベル | TTL立ち上がりまたは立ち下がりエッジ基準 | |
| 入力周波数 | 1pps | |
| インピーダンス /コネクタ |
50Ω/BNC型 | |
| 出力部 | ||
| TS出力 | 入力数 | 2ポート |
| 電気的インターフェイス | DVB-ASI準拠のMPEG2-TS | |
| 伝送速度 | ASI：32.507936Mbps(204バイト構成) /270Mbps(メディア伝送速度) /データフォーマットはパケット |
|
| 出力レベル | 800mVp-p±80mVp-p | |
| インピーダンス /コネクタ |
75Ω/BNC型 | |
| I/Q/CLK* | 出力数 | 各1ポート |
| レベル | 1Vp-p±0.2Vp-p（CLKは4Vp-p） | |
| インピーダンス | 75Ω(CLKはTTL) | |
| コネクタ | BNC型 | |
|
* コンスタレーション測定用 |
||
| 復調処理部 | ||
| OFDM復調 | 伝送モード | Mode2、Mode3 |
| キャリア間隔 | 0.992kHz、1.9841kHz | |
| キャリア変調方式 | DQPSK、QPSK、16QAM、64QAM | |
| ガード・インターバル比 | 1/4、1/8、1/16 | |
| 周波数セグメント数 | 13セグメント | |
| 階層数 | 最大3階層 | |
| 伝送路復号 | 周波数デインターリーブ | セグメント間、セグメント内デインターリーブ |
| 時間デインターリーブ | 変調シンボル単位でデインターリーブ | |
| 内符号 | 符号化レート（1/2、2/3、3/4、6/7、7/8） | |
| バイトデインターリーブ | 畳み込みバイトデインターリーブ（深さ＝12） | |
| エネルギー拡散 | G(x)＝x15＋x14＋1 | |
| 外符号 | 短縮化リードソロモン符号（204,188） | |
| TMCC復号 | キャリア変調方式 | DBPSK |
| 誤り訂正 | 差集合巡回符号（273,191）の短縮符号（184,102） | |
| 入出力部 | ||
| ネットワーク インターフェイス (LAN) |
入力数 | 1ポート |
| プロトコル | UDP/IP | |
| インターフェイス （物理レイヤー、 MACレイヤー） |
IEEE802.3/イーサネット準拠 10BASE-T(RJ45) | |
| ALARM | ポート数 | 1ポート |
| 電気的インターフェイス | 無電圧接点出力、接点定格 DC24V 0.1A以下 | |
| コネクタ | D-sub15ピン（メス）、M2.6ネジタイプ | |
| 警報出力 | 遅延時間異常、復調器異常、入力レベル異常（上限及び下限超え）、同期異常、BER異常、緊急警報放送用起動フラグ(EWS) | |
- 一般仕様
-
電源 電圧電源 AC85 ～ 130V以内 50/60Hz 消費電力 40VA以下 使用環境 温度 0～45℃（強制空冷） 湿度 45～80％RH（結露しないこと） - 構造
-
本体 外形寸法 430(W)×99(H)×350(D) mm (突起物は含まず) 質量 6.3kg以下
※この掲載事項は、改良のためお断りなく変更することがありますので、ご了承下さい。The content of this publishing might change without a previous notice. Please acknowledge it.
