EnglishMODEL 5286: OFDM監視用受信機 OFDM Monitor
生産終了機種 Out of Production
![[写真] MODEL 5286: 監視用受信機（生産終了）](../../images/broadcast/5286-ofdm_watch.jpg)
- 概要
-
本器は、UHF帯域の単チャンネルダウンコンバータを内蔵し、OFDM信号の復調および伝送路復号化（デコード）処理を行いMPEG2-TS信号を出力する、OFDM監視用受信機です。入力信号レベル、BER測定機能、BER測定用ノイズ発生機能などの測定・監視機能を持つとともに、TMCC情報のすべてのビット列および入力レベル情報をLANに出力することができます。また、測定結果が正常範囲を超える場合には、異常警報接点を外部出力することも可能です。
- 定格
-
| 入力部 | ||
| RF入力 | 入力数 | 1ポート |
| 入力信号レベル | 標準 －47dBmに対して ＋10～－20dB以内 | |
| 入力周波数 | 470～770MHz帯域の指定の１波 | |
| 入力インピーダンス | 50Ω | |
| コネクタ | BNC型 | |
| 出力部 | ||
| TS出力 | 入力数 | 2ポート |
| 電気的インターフェイス | DVB-ASI準拠のMPEG2-TS | |
| 伝送速度 | ASI：32.507936Mbps（204バイト構成） /270Mbps（メディア伝送速度） /データフォーマットはパケット |
|
| インピーダンス | 75Ω | |
| コネクタ | BNC型 | |
| I/Q/CLK* | 出力数 | 各1ポート |
| レベル | 1Vp-p（CLKは4Vp-p） | |
| インピーダンス | 75Ω | |
| コネクタ | BNC型 | |
* コンスタレーション測定用 |
||
| 復調処理部 | ||
| OFDM復調 | 伝送モード | Mode2、Mode3 |
| キャリア間隔 | 0.992kHz、1.9841kHz | |
| キャリア変調方式 | DQPSK、QPSK、16QAM、64QAM | |
| ガード・インターバル比 | 1/4、1/8、1/16 | |
| 周波数セグメント数 | 13セグメント | |
| 階層数 | 最大3階層 | |
| 伝送路復号 | 周波数デインターリーブ | セグメント間、セグメント内デインターリーブ |
| 時間デインターリーブ | 変調シンボル単位でデインターリーブ | |
| 内符号 | 符号化レート（1/2、2/3、3/4、6/7、7/8） | |
| バイトデインターリーブ | 畳み込みバイトデインターリーブ（深さ＝12） | |
| エネルギー拡散 | G(x)＝x15＋x14＋1 | |
| 外符号 | 短縮化リードソロモン符号（204,188） | |
| TMCC 復号 |
キャリア変調方式 | DBPSK |
| 誤り訂正 | 差集合巡回符号（273,191）の短縮符号（184,102） | |
| 測定部 | ||
| 入力信号 レベル |
入力範囲 | 標準－47dBmに対して＋10～－20dB 以内のレベルを0.1dBステップで表示 |
| コンスタ レーション |
測定範囲 | A、B、C各階層を選択し出力（オシロスコープで測定） |
| BER 特性 |
ON AIR（放送番組） | ビタビ後を測定 |
| ノイズ 付加 |
C/N設定範囲 | 0～40dBおよびON/OFFが可能、0.1dBステップ |
| TMCC 情報表示 および出力 |
表示内容 および出力方法 |
伝送パラメーターを表示（モード、ガード・インターバル、階層毎のセグメント数、階層毎の変調方式、畳み込み符号化率、時間インターリーブ） TMCC情報の全てのビット列、RFレベル情報をLANに出力 |
| 入出力部 | ||
| ネットワーク インターフェイス (LAN) |
入力数 | 1ポート |
| プロトコル | UDP/IP | |
| インターフェイス （物理レイヤー、MACレイヤー） |
IEEE802.3/イーサネット準拠 10BASE-T(RJ45) | |
| ALARM | ポート数 | 1ポート |
| 電気的インターフェイス | 無電圧接点出力、接点定格 DC24V 0.1A以下 | |
| コネクタ | D-sub15ピン（メス）、M2.6ネジタイプ | |
| 警報出力 | 復調器異常、入力レベル異常（上限又は下限超え）、同期異常、BER異常、緊急警報放送用起動フラグ(EWS) | |
- 一般仕様
-
電圧電源 AC100V±10％以内 50/60Hz 消費電力 40VA 使用環境 温度 0～45℃（強制空冷） 湿度 45～80％RH（結露しないこと） 電源ケーブル 3PINコネクタ付き 長さ：1.8m 1個 外形寸法 480(W)×99(H)×400(D) mm （突起物は含まず） 質量 7kg - インターフェイス
-

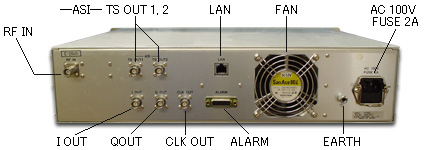

背面パネル写真。インターフェイスは以下のようになっています。
※この掲載事項は、改良のためお断りなく変更することがありますので、ご了承下さい。The content of this publishing might change without a previous notice. Please acknowledge it.
