EnglishMODEL 3271: 10MHz基準信号発生器 10MHz Rb OSCILLATOR
生産終了機種 Out of Production

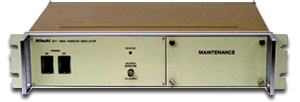

![[前面写真] MODEL 3271: 10MHz Rb OSCILLATOR](../../images/broadcast/3271-w300.jpg "MODEL 3271: 10MHz Rb OSCILLATOR")
- 概要
-
本器は、ルビジウム発振器を用いた高精度な10MHz基準信号発生器です。出力周波数信号は、周波数安定度が１ヶ月経過しても 5×10－11 以下の安定度を有し、確度・安定度とも放送・通信システムの周波数基準として充分使用出来るものです。
電源としては、一般商用交流電源と＋24Vの直流電源が使用可能です。なお、商用電源選択時の停電に対しては、内蔵バッテリーにより約20分のバックアップを行います。
- 使用例
-
- アナログTV放送局部発振源
- TVサブキャリア信号の基準周波数源
- 計測器などの基準周波数源
- 性能
-
出力周波数 10MHz (Sine Wave) 周波数確度 5×10-11 （出荷時） 周波数安定度 2.5×10-11 (1秒) 2.5×10-12 (100秒) 5×10-11 (1ヶ月) 1×10-9 (10年) 出力レベル 1Vrms －51＋10％ スプリアス 高調波－40dBc以下 非高調波－50dBc以下 温度安定度 ±3×10-10以下／－10～＋50℃ 立ち上り特性 ±4×10-10以下／15分（＋25℃） 出力数 6（BNC型） 他にモニタ１出力 出力インピーダンス 50Ω モニター出力（D-sub 9ピン） アンロックステータス（接点） 電源 AC100V/200V ±10％ 50/60Hz
DC ＋24V±1V
内蔵バッテリー（充電式＋24V 寿命２年）消費電力 約50VA 環境条件 動作温度 －10～50℃
湿度 45～90％（結露は不可） - 構造
-
外形寸法：480(W)×99(H)×310(D) ※突起物は含まず
質量：約8kg
※この掲載事項は、改良のためお断りなく変更することがありますので、ご了承下さい。The content of this publishing might change without a previous notice. Please acknowledge it.
