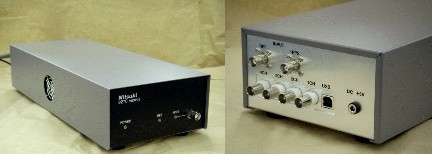

MODEL 9270: 汎用科学サンプリングプロセッサ

MODEL 9270: 汎用科学サンプリングプロセッサー (VSSP32)

概要

　MODEL9270時刻同期式データサンプラーは外部から供給される基準周波数5/10MHz及び基準1PPS信号に同期してアナログ信号のA/Dサンプリングを行い、サンプリングしたバイナリデータをUSB2.0を介してホストPCへ転送します。データには1秒ごとに時刻データを含むヘッダが挿入されます。

　1CHまたは4CHモードでデータ取得が可能であり、サンプリング周波数は40kHzから64MHzまで対応します、またそれぞれ1, 2, 4, 8ビット幅の分解能を持ちます。（ただし設定範囲は総データレートが256Mbps以下に制限されます）

特徴

A/D変換されたデータはデジタル処理部でLPFを設定することが可能なため32MHz以下に帯域制限された信号を入力すれば、従来アナログ入力部に必要であったアンチエイリアシングフィルタを用意する必要がありません。
アナログ回路とデジタル回路それぞれでDCオフセットをキャンセルする機能を持っているため極力DCオフセットの影響のないデータ取得が可能となっています。

仕様

対応OS	Debian系 Linux（kernel2.6.35もしくはそれ以前）
データ転送速度	MAX 256Mbps（ただしPC環境による影響を受けます）
サンプリング周波数	40kHz, 100kHz, 200kHz, 500kHz, 1MHz, 2MHz, 4MHz, 8MHz, 16MHz, 32MHz, 64MHz
ビット幅	1, 2, 4, 8ビット
チャンネル数	1CHまたは4CHの選択が可能（注：総データレートが256Mbps以上になる設定は出来ません）
FIRフィルタ設定モード	Thru, 16MHz, 8MHz, 4MHz, 2MHz
入出力バス	USB 2.0
入力信号（背面）	基準周波数	5MHzまたは10MHz 　+3dBm ～ +13dBm (50Ω)
	基準1PPS	TTLレベル　正論理　パルス幅20uS以上 (50Ω)
	アナログ信号	1Vp-p　1CHまたは4CH　(50Ω) 周波数帯域：1kHz ～ 32MHz
出力信号（正面）	内部同期1Hz信号：TTLレベル　正論理　パルス幅500mS
電源	+5V　2A以下（ACアダプター付属）
構造	外形寸法	150(W)×76(H)×350(D)mm
	質量	2kg以下

付属品

品名	規格	数量	備考
電源ケーブル	3芯　長さ2ｍ	1
ACアダプタ	DC +5V　 2A	1	AC100-240V (50-60Hz)
USBケーブル	USB 2.0規格適合品 A-Bタイプコネクタ、長さ1.5m	1
ドライバソフトウェア	Debian Linux系対応本器ドライバソフトウェア	1	CD-ROM

※このカタログの掲載事項は、改良のためにお断りなく変更することがありますので、ご了承ください。
