English同期型デジアナ変換器 MODEL 8665SY
生産終了機種 Out of Production
- 特徴
-
- 同期機能により強電界地域用にて既存のアナログ放送と同一チャンネルで送信した場合の混信妨害を押さえる事が可能
- スケルチ機能により、地上デジタル放送の受信レベル低下時や放送休止時に出力信号をOFFする事が可能
- 1ユニットに地デジチューナとアナログ変調器を内蔵したコンパクト設計
- 音声はステレオ、モノラル、2ヵ国語放送 (DUAL MONO) を自動認識し切り替え可能
- 画面サイズは、レターボックス、パンスキャン、ワイドテレビ（16：9TV用）を選択可能
- 文字スーパー／字幕については、表示無し、言語1、言語2を選択可能
- 告知用テロップ／文字放送入力装置との接続用端子を用意
- 地上デジタル入力チャンネルはUHF13チャンネル～UHF62チャンネルに対応
- 同期用入力チャンネルはVHF帯およびUHF帯のアナログチャンネルに対応
- 出力チャンネルは90～770MHzの指定の1チャンネルに対応

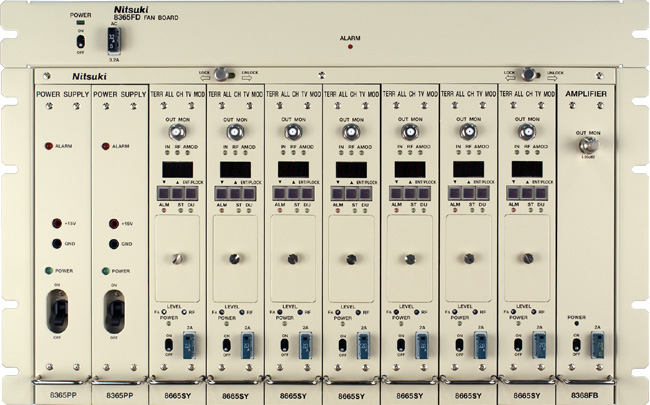

- 既設の弊社製8365RKサブラックに収容でき、新規設備投資を低減
- コントロールユニット、制御ソフトを組み合わせる事により自動バックアップが可能
（予備機は1システム辺り2台まで接続可能）
- 定格
-
地上デジタル入力信号 地上デジタル放送（UHF帯）の1波 同期用入力信号 地上アナログ放送（VHF/UHF帯）の指定の1波
（出力チャンネルと同一チャンネル）出力信号 地上アナログ放送の（VHF/UHF帯）指定の1波 入出力インピーダンス 75Ω/F型 RFスケルチ機能 地上デジタル放送の受信レベル低下時や放送休止時に出力信号をOFF コピー制御信号 CGMS-A信号は無加工で出力 音声モード ステレオ、モノラル、2カ国語放送
放送波に自動追従（5.1CHはステレオで出力）画面サイズ レターボックス、パンスキャン、ワイドテレビ（16:9TV用）を選択可能 文字スーパー／字幕 表示無し、言語1、言語2を選択可能 データ放送/EPG 非対応 電源電圧 DC+15V ±3%以内 消費電流 1.5A以下 使用環境 温度 0℃～40℃ 湿度 45％～90%RH以内（但し結露しない事） 使用 連続 構造 サブラック実装型 外形寸法 42(W)×236.5(H)×450(D)mm (突起物は含まず) - 性能
-
映像部 DG、DP 5%、5°以下 S/N 50dB以上（無評価、変調度87.5%時） 音声 周波数特性 ±1.5dB以内(50Hz～12.5kHz) ひずみ率 1%以下(1kHz) S/N 55dB以上(1kHz) RF部 入力レベル範囲 45～80dBμV 出力レベル可変範囲 95～105dBμ以上 音声出力レベル 映像出力レベルに対して、-9dB～-14dBに設定可能 出力周波数偏差 ±10kHz以内 スプリアス -60dB以下 (70～770MHz) 出力モニターレベル 出力レベルに対して-20dB±1dB以内
カタログ整理コード: 71C004
