- 概要
-

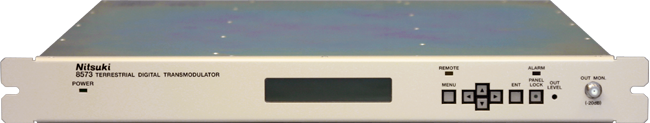

本機器は、デジタルCATVシステムのヘッドエンド装置で地上デジタルテレビジョン放送（OFDM信号）をトランスモジュレーション方式にて、再送信する装置です。
地上デジタルテレビジョン放送受信部、TS多重化部、オールチャンネル64QAM変調部から構成されております。
また、専用コントローラにより最大30台接続可能で、一元管理を行うことができます。
本機1台で地上デジタルテレビジョン放送の1送出マスター(1TS) の送受信ができます。
- 特徴
-
- 地上デジタルテレビジョン放送の１送出マスターの信号を受信し、トランスモジュレーション方式によりケーブルテレビに再送信ができます。
- 伝送方式は、（社）日本CATV技術協会のTSMF方式による複数伝送方式に対応しています。
- ケーブルテレビ再送信のため NIT [actual] の記述変更機能を有しております。
- NIT [other] 生成／挿入機能を有しております。
- スキャン告知用SDTT送出機能を有しております。
- 日本ケーブルラボ仕様 地上デジタルテレビジョン放送トランスモジュレーション運用仕様「JCL SPEC-007」に準拠しております。
- 定格
-
地上デジタル受信部 OFDM入力信号 入力周波数 90～486, 470～770MHz 入力信号レベル －85～－20dBm 入力コネクタ F型(C15)/75Ω/不平衡 モード Mode1, Mode2, Mode3 変調方式 DQPSK, QPSK, 16QAM, 64QAM ガードインターバル 1/32, 1/16, 1/8, 1/4 active symbol duration FECモード Rate 1/2, 2/3, 3/4, 5/6, 7/8 タイムデインターリーブ I=0, 1, 2, 4, 8 (under Mode3) 64QAM変調部 ASI入力信号 入力インターフェイス DVB-ASI IEC60728-9(ASI)準拠
（バースト／パケットモードに対応）データ伝送速度 270Mbps±100ppm 受信レベル 200～880mVp-p 入力コネクタ BNC型/75Ω/不平衡 論理インターフェイス MPEG-2 トランスポートストリーム
（204バイト構成に対応）論理伝送速度 31.644Mbps （204バイト構成） 変調 変調方式 64QAM 伝送帯域 6MHz 伝送速度 31.644Mbps ロールオフ率 √13％ RF出力信号 チャンネル 1～62chの任意の1チャンネル 出力レベル 95～105dBμ(rms)
/99～109dBμ(peak)出力コネクタ F型/75Ω/不平衡
F型/75Ω/不平衡（モニタ）TS多重化部 ASI入力信号 入力インターフェイス DVB-ASI IEC60728-9(ASI)準拠
（バースト／パケットモードに対応）データ伝送速度 270Mbps±100ppm 受信レベル 200～880mVp-p 入力コネクタ BNC型/75Ω/不平衡 論理インターフェイス MPEG-2 トランスポートストリーム
（204バイト構成）論理伝送速度 31.644Mbps （204バイト構成） 制御部 ネットワーク
インターフェイスインターフェイス IEEE 802.3 10BASE-T プロトコル TCP/IP コネクタ 8ピンモジュラージャック RJ45 アラーム出力 出力コネクタ Dsub-9ピン(J) 一般仕様 電源電圧 AC100V±10%以内 消費電力 80VA以下 ファンモータ 40,000h（期待寿命） 使用環境 温度 0～＋40℃ （強制空冷）
湿度 45～80％RH
（ただし結露のないこと）外形寸法 480(W)×49(H)×500(D)mm
（突起物は含まず）質量 8kg以下 - 使 用 例
-
