本器は、デジタルCATVシステムのヘッドエンドに設置して使用されるJC-HITS放送再送信装置であり、CATV伝送路においてJC-HITS放送をITU-T J.83に準拠した64QAM/6MHzを使用して伝送する機能を有しています。
また、Community Channel Inserter (コミュニティチャンネルインサータ)（8662）により自主放送コンテンツを最大6番組多重する事が可能となります。
TMユニットにはEPG入力ポートを装備しておりますので、EPG生成装置(8610G)で生成された自主放送のEPG情報を多重する事が可能です。
また、付属のコントローラソフト（8660S）により一括管理ができ、運用管理が容易に行えます。
- 特徴
-

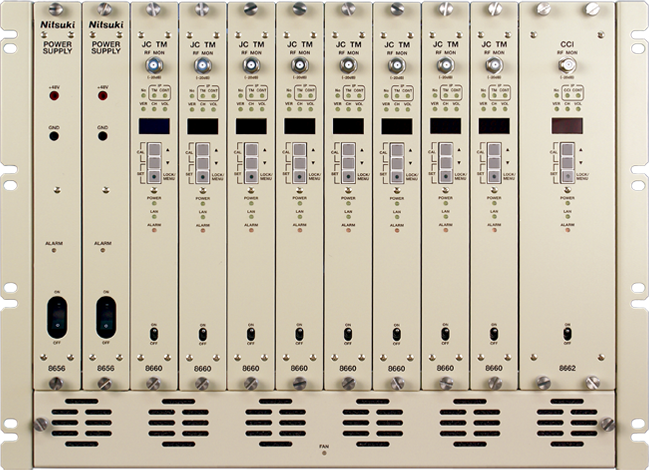

- 実装構造を縦型サブラック方式とする事により、より少スペースでの実装が可能
- 最新の回路技術により、省電力化、低価格化を実現
- サブラックには最大10ユニットのTM装置の実装が可能
- コミュニティチャンネルインサータ(CCI)が2ユニットのスペースで実現可能
- 電源ユニットは2重化（冗長構成）に対応
- サブラックは、JIS/EIAラックどちらでも実装できる構造
- サブラック背面には10混合器を実装
- コントローラサーバー／パソコンのOSは、最新のOSであるWindows Server 2008 R2 および Windows 7 に対応 (Windows Server 2003/XPもサポート)
- 異常発生時は、SNMPトラップまたは、メールでの通知が可能
- 定格・性能
-
JC-HITS-TM TS多重化部 TS入力 入力数 1ポート 信号形式 DVB-ASI 信号速度 270Mbps±100ppm以内 受信レベル 200mV～880mV(標準受信レベル:800mV) コネクタ 75Ω/BNC型 EPG入力 入力数 1ポート 信号形式 DVB-ASI 信号速度 270Mbps±100ppm以内 受信レベル 200mV～880mV(標準受信レベル:800mV) コネクタ 75Ω/BNC型 CCI TS多重化部 TS入力 入力数 1ポート 信号形式 DVB-ASI 信号速度 270Mbps±100ppm以内 受信レベル 200mV～880mV(標準受信レベル:800mV) コネクタ 75Ω/BNC型 EPG入力 入力数 1ポート 信号形式 DVB-ASI 信号速度 270Mbps±100ppm以内 受信レベル 200mV～880mV(標準受信レベル:800mV) コネクタ 75Ω/BNC型 多重化出力 信号形式 DVB-ASI 信号速度 270Mbps±100ppm以内 出力レベル 800mV±10%以内 伝送速度 31.644Mbps(204バイト構成) 伝送モード バーストモード コネクタ 75Ω/BNC型 多重化クロック源 内蔵OSC 31.644MHz OFDM変調部 MOD入力 入力数 1ポート 信号形式 DVB-ASI JC-HITS-TM/CCI 共通 オールチャンネル64QAM変調部 伝送路符号化処理 ITU-T J.83/AnnexC準拠 変調方式 64QAM 伝送帯域 6MHz 伝送速度 31.644Mbps ロールオフ率 0.13 RF出力ポート 1系統 出力レベル 112dBμ(rms) （変調OFF時） 102dBμ～112dBμ 可変可能 （0.2dBステップ） 出力周波数 90MHz～770MHz （中心周波数±10kHz以内） スプリアス -60dB以下
（112dBμ変調OFF時、90MHz～770MHz）位相雑音 10kHzにて -80dBc/Hz以下 帯域内偏差 2dBp-p以下
（中心周波数±2.29MHzにおいて）C/N対BER特性 1.00×10-5以下（CN＝27dBの時） コネクタ 75Ω/F型
カタログ整理番号：72H006
