English生産終了機種 Out of Production

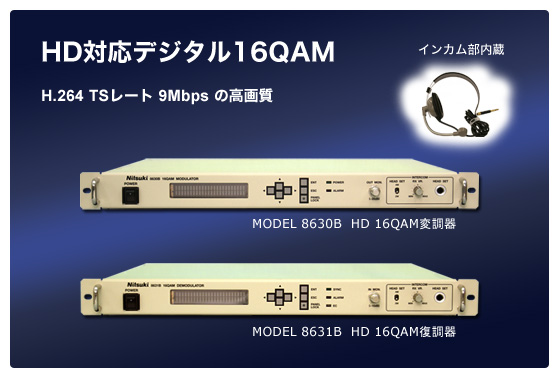

H.264 TSレート 9Mbps の高画質

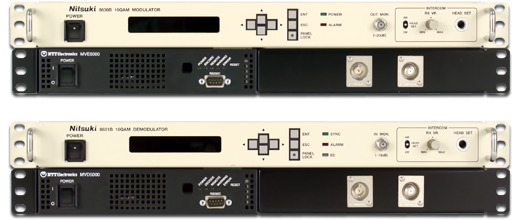

HD対応16QAM変調器・復調器
- 概要
-
本システムにてハイビジョンレベルの高品質の映像素材を、CATV局まで伝送する事が可能になります。また、16QAMデジタル変復調方式により流合雑音等に強く、画質を劣化させる事なく伝送をすることが可能となりますので、自主放送のハイビジョン対応が容易に行うことが可能となります。
- 特徴
-
- 伝送帯域幅を広帯域(3MHz)とした事により、高品質(H.264 TSレート9Mbps)な画像を実現しました。
- 伝送周波数は11.5MHz～53.5MHz間にて0.5MHzステップで設定可能
- スタンダード(SD)放送の中継にも対応できます。
- FM方式のインターカム送受信部を内蔵しており、スタジオと中継現場間でリアルタイム通話が可能です。
- 外部機器との接続用に 2W/4W 端子を用意しています。
- オプションでキャリングケースを用意
- 定格
-
16QAM 変調器 (MOD) 入力 データ信号 MPEG-2トランスポートストリーム TSレート 9.0Mbps (188バイト) 入力インターフェース DVB-ASI 準拠 インピーダンス 75Ω不平衡 コネクタ BNC型 出力 周波数 11.5MHz～53.5MHz
※0.5MHzステップで設定可能レベル 120dBμ (ピークレベル) インピーダンス 75Ω不平衡 コネクタ F型 モニタレベル RF出力レベルに対して－20dB 変調方式 16QAM 伝送帯域 3MHz 伝送レート 9.766Mbps (204バイト) インターカム部 入出力インピーダンス 75Ω 送信周波数 15MHz～19.5MHz内の10チャンネル 送信レベル 105dBμ～85dBμ(2dBステップ切替) 受信周波数 70MHz～74.5MHz内の10チャンネル 受信レベル 60dBμ以上～80dBμ以下 通話/変調方式 全二重/FM方式 周波数偏移 ±5kHz 外形寸法 480(W)×44(H)×450(D)mm 電源電圧 AC 100V±10％ 50/60Hz -
16QAM 復調器 (DEM) 入力 周波数 11.5MHz～53.5MHz
※0.5MHzステップで設定可能レベル 60dBμ～80dBμ インピーダンス 75Ω（不平衡） コネクタ F型 モニタレベル RF入力レベルに対して－10dB 変調方式 16QAM 伝送帯域 3MHz 伝送レート 9.766Mbps(204バイト) 出力 出力数 2ポート データ信号 MPEG-2トランスポートストリーム TSレート 9.0Mbps(188バイト) 入力インターフェース DVB-ASI 準拠 インピーダンス 75Ω不平衡 コネクタ BNC型 インターカム部 入出力インピーダンス 75Ω 受信周波数 15MHz～19.5MHz内の10チャンネル 受信レベル 60dBμ以上～80dBμ以下 送信周波数 70MHz～74.5MHz内の10チャンネル 送信レベル 105dBμ以下 通話/変調方式 全二重/FM方式 周波数偏移 ±5kHz 外形寸法 480(W)×44(H)×450(D)mm 電源電圧 AC 100V±10％ 50/60Hz
