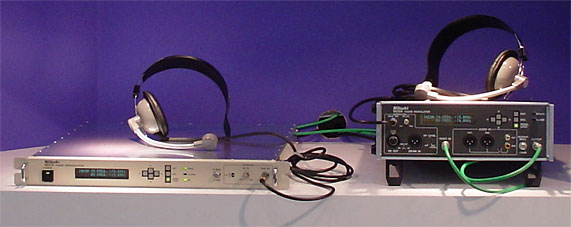

■インカム内蔵型 新16QAM。ケーブルテレビ2005展示会場にて。
MODEL 8631A: 復調器（左）、MODEL 8630A: 変調器（右）
- 概要
-
- MPEG-2 エンコーダ、デコーダを内蔵し高品質なデジタル伝送が可能です。

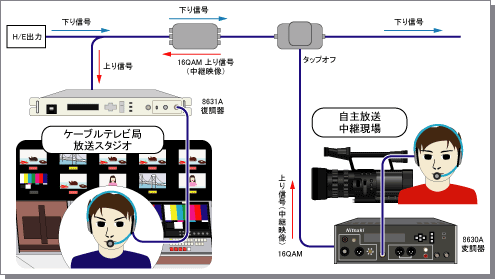

- NTSC 映像信号をそのまま上り回線 (CATV) へ伝送する装置です。
- 通話用にインカムを内蔵しており、移動局（16QAM 変調器）と固定局（16QAM 復調器）との間で全二重の通話を可能としております。
- 特徴
-
- 映像の伝送帯域幅は、2MHz です。
- 映像伝送周波数は、1MHz ステップで設定できます。
- インターカム送受信部を内蔵しており、本システムでスタジオ／現場間の通話を可能としております。
- 外部機器との接続用に 2W/4W 対応が可能です。
※オプションでキャリングケースがあります。
- 定格
-
インカム内蔵 16QAM 変調器（可搬型） 入力定格 映像インターフェイス NTSC コンポジット 入力信号レベル 1Vp-p±10％以内 入力コネクタ BNC/75Ω 不平衡 音声インターフェイス アナログステレオ 1CH 入力信号レベル 0dBm/200mVrms 入力コネクタ キャノン/RCA ピンジャック切替式 出力定格 出力周波数 11～54MHz内で1MHzステップ設定可能 出力レベル 100dBμ～120dBμ モニタレベル -20dB（RF出力レベルに対して） コネクタ/インピーダンス F型/75Ω 不平衡 変調方式/伝送帯域 16QAM/2MHz 符号化方式 MPEG-2 ビデオ規格 ITU-T勧告H.262 音声符号化 MPEG-1 LAYER2音声規格 伝送レート/シンボル速度 6.511Mbps/1.628Mbaud インターカム部 入出力インピーダンス 75Ω 不平衡 送信周波数 15MHz～19.5MHz内の10チャンネル 送信レベル 105dBμ 受信周波数 70MHz～74.5MHz内の10チャンネル 受信レベル 60dBμ以上～80dBμ以下 音声信号伝送帯域 300Hz～3400Hz 通話/変調方式 全二重/ FM変調 周波数偏移 ±5kHz 外形寸法/質量 300(W)×99(H)×450(D)mm/9.5kg以下 電源電圧 AC 100V 50/60Hz
- 定格
-
インカム内蔵 16QAM 復調器 入力定格 入力周波数 11～54MHz内で1MHzステップ設定可能 入力レベル 60dBμ以上～80dBμ以内 コネクタ/インピーダンス F型/75Ω 不平衡 変調方式/伝送帯域 16QAM/2MHz 符号化方式 MPEG-2 ビデオ規格 ITU-T勧告H.262 音声符号化 MPEG-1 LAYER2音声規格 伝送レート/シンボル速度 6.511Mbps/1.628Mbaud 出力定格 映像インターフェイス NTSC コンポジット 出力信号レベル 1Vp-p コネクタ/インピーダンス BNC型/75Ω 不平衡 音声インターフェイス アナログステレオ 1CH 出力信号レベル 0dBm/200mVrms 出力コネクタ キャノン/RCA ピンジャック インターカム部 入出力インピーダンス 75Ω 不平衡 受信周波数 15MHz～19.5MHz内の10チャンネル 受信レベル 60dBμ以上～80dBμ以下 送信周波数 70MHz～74.5MHz内の10チャンネル 送信レベル 105dBμ 音声信号伝送帯域 300Hz～3400Hz 通話/変調方式 全二重/FM変調 周波数偏移 ±5kHz 外形寸法/質量 480(W)×49(H)×450(D)mm/7.0kg以下 電源電圧 AC100V 50/60Hz
インカム（incom）：
Inter Communication System の略。放送局スタジオと、現場カメラマンなどを結ぶ通話装置。番組などでスタッフが付けているヘッドセットのことを、放送用語で「インカム」と呼ぶ。
※この掲載事項は、改良のためお断りなく変更することがありますので、ご了承下さい。The content of this publishing might change without a previous notice. Please acknowledge it.
