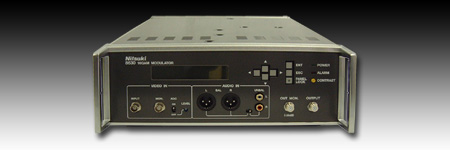

（前面写真）MODEL 8630: アナログ上りデジタル16QAM 変調器
生産終了機種 Out of Production

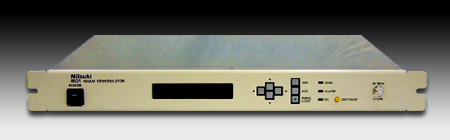

（前面写真）MODEL 8631: アナログ上りデジタル16QAM 復調器
- 概 要
-
- CATVの上り帯域で、従来のアナログ方式では 6MHzの帯域を必要としていましたが、16QAMデジタル方式にする事で 2MHzの帯域となり、周波数の有効利用が可能となります。
- MPEG-2 エンコーダ、デコーダを内蔵した一体型となり、操作性の向上及び省スペース化を図りました。
- 周波数を 10～55MHz（1MHzステップで可変） で任意に設定が可能ですので、状況に応じて送受信の周波数が変更できます。
- 16QAMデジタル化により従来のアナログよりも上り流合雑音に強いので、鮮明かつ明瞭な画像が得られます。
- 特 徴
-
- MPEG-2 エンコーダ/デコーダを内蔵し、高画質なデジタル伝送が可能です。
- NTSC映像信号をそのまま上り回線(CATV)へ伝送する装置です。
- 変調器 (MODEL 8630) は可搬型（取手つき）で持ち運びに便利です。
更に持ち運びの利便性を考え、キャリング・ケースもオプションで選択できます。
- 定格
-
8630 - 16QAM 変調器（可搬型） 入力定格 映像インターフェイス NTSCコンポジット 入力信号レベル 1Vp-p/75
不平衡入力コネクタ BNC 音声インターフェイス アナログ ステレオ 1ch 入力信号レベル 0dBm/200mVrms 入力コネクタ キャノン/RCAピンジャック切替式 出力定格 出力周波数 11～54MHz内 1MHzステップ可変可能 出力レベル 100dBμ～120dBμ モニタレベル －20dB（RF出力レベルに対して） インピーダンス 75 不平衡コネクタ F型 変調方式 16QAM 伝送帯域 2MHz 符号化方式 MPEG-2 ビデオ規格 ITU-T勧告H262 音声符号化 MPEG-1 Audio Layer 2 音声規格 伝送レート 6.511Mbps シンボル速度 内容 構造 可搬型 外形寸法 300(W)×99(H)×450(D)mm 電源電圧 AC100V 50/60Hz 質量 8.0kg以下 - 定格
-
8631 - 16QAM 復調器（横型） 入力定格 RF入力周波数 11～54MHz内 1MHzステップ可変可能 入力レベル 60dBμ以上 80dBμ以下 インピーダンス 75 不平衡コネクタ F型 変調方式 16QAM 伝送帯域 2MHz 復号化方式 MPEG-2 ビデオ規格 ITU-T勧告H.262 音声復号化 MPEG-1 Audio Layer 2 音声規格 伝送レート 6.511Mbps シンボル速度 1.628Mbaud 出力定格 映像インターフェイス NTSCコンポジット 出力信号レベル 1Vp-p 75 （VRにて設定可能）出力コネクタ BNC 音声インターフェイス アナログ ステレオ 1ch 出力信号レベル 0dBm/200mVrms 出力コネクタ キャノン/RCAピンジャック 構造 JISラックマウント型 外形寸法 480(W)×49(H)×450(D)mm 電源電圧 AC100V 50/60Hz 質量 5.0kg以下
