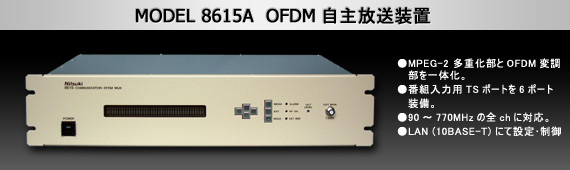

EnglishMODEL 8615A: OFDM自主放送装置 (OFDM COMMUNITY MUX) OFDM COMMUNITY MUX
- 概要
-
本機器は OFDM 自主放送設備として、デジタル CATV 自主放送システムで使用し、MPEG-2 多重処理後に OFDM 変調を行い出力する機能を有しております。 MPEG-2 多重部、OFDM 変調部および制御部から構成されており、本機器に必要な設定および制御はコントローラ（外部パソコン）から行います。
JCL SPEC-006 2.0 に準拠予定しています。
- 構造
-
外形寸法： 480(W)×99(H)×500(D) mm （突起物は含まず）
質量： 20kg以下
- 特徴
-
多彩な入力端子類を装備。
- 6個の映像/音声/データ入力TS入力端子
- 1個のSI/EPG用TS入力端子
- 地上デジタルRF入力端子
※OFDM 変調部は外部基準信号 (10MHz) に同期させる機能を持っております。
- 定格
-
| 入力部 | ||
|---|---|---|
| TS入力 (TS-IN) |
入力PORT数 | 番組入力PORT(4)、SI/EPG入力PORT(1) |
| インターフェイス | 番組入力PORT：DVB-ASI準拠 (188/204バイト構成) | |
| SI/EPG入力PORT：DVB-ASI準拠 (204バイト構成) | ||
| 基準信号入力 (REF-IN) |
入力周波数 | 10MHz（正弦波） |
| 入力レベル/コネクタ | 0dBm±3dB / BNC(50Ω) | |
| 変調部入力 (MOD-IN) |
入力PORT数 | 1PORT |
| インターフェイス | DVB-ASI準拠(204バイト構成/バーストモード/放送TS仕様) | |
| RF入力 | 入力レベル | 30～87dBμV |
| 入力周波数 | 90～770MHz (コントローラより指定) | |
| 出力部 | ||
| RF出力 (RF-OUT) |
出力PORT数 | 2PORT (1PORTは「RF-MON」) |
| 出力チャンネル | 1ch～62ch、 CATVch含む(90～770MHz)＋1/7MHzオフセットあり | |
| 出力レベル/コネクタ | 100～110dBμ (平均値) / F型(75Ω) | |
| 出力周波数精度 | 0.3ppm 以内 | |
| 多重化部出力 (MUX-OUT) |
出力PORT数 | 2PORT (1PORTは「MUX-MON」) |
| インターフェイス | DVB-ASI準拠(204バイト構成/バーストモード/放送TS仕様) | |
| 伝送レート | ASI：270Mbps/TS：32.508Mbps(512/63*4Mbps) | |
| 出力レベル/コネクタ | 800mVp-p / BNC(75Ω) | |
| 多重化部 (MUX) | ||
| 多重 | PSI情報 | PAT/PMT/CAT/NIT |
| SI情報 | SDT/EIT（SI生成装置）による | |
| 地上波チューナ：TOT/BIT | ||
| 補正 | PCR補正 | ±500nsec以内 |
| 変調処理部 | ||
| OFDM変調 | 伝送モード | Mode3 |
| キャリア変調方式 | 64QAM | |
| ガード・インターバル比 | 1/8 | |
| 周波数セグメント数 | 13セグメント | |
| 階層数 | 1階層 | |
| 伝送路符号化 | 内符号 | 符号化レート(3/4)(7/8) |
| バイトインターリーブ | 畳み込みバイトインターリーブ(深さ=12) | |
| エネルギー拡散 | G(x)=x15＋x14＋1 | |
| 外符号 | 短縮化リードソロモン符号(204、188) | |
| TMCC符号化 | キャリア変調方式 | DBPSK |
| 誤り訂正符号 | 差集合巡回符号(273、191)の短縮符号(184、102) | |
| 制御入出力部 | ||
| 制御入出力 (LAN) |
入力ポート数 | 1ポート |
| プロトコル | TCP/IP、UDP/IP | |
| インターフェイス | IEEE 802.3/イーサネット準拠 10Base-T(RJ-45) | |
| アラーム出力 | ポート数 | 1ポート |
| 電気的インターフェイス | 無電圧接点出力、接点定格 DC24V、0.1A以下 | |
| コネクタ | D-sub 9ピン（メス）、M2.6ネジタイプ | |
| 警報出力 | FAN異常、TUNER異常、多重部アラーム、OFDM変調アラーム、各アラームOR | |
| 一般仕様 | ||
| 電源電圧 | AC 100V 50/60Hz | |
| 消費電力 | 約 100VA | |
| 使用環境 | 温度 0～45℃ （強制空冷） | |
| 湿度 45～80％ RH(結露無きこと) | ||
※この掲載事項は、改良のためお断りなく変更することがありますので、ご了承下さい。The content of this publishing might change without a previous notice. Please acknowledge it.
