館内自主放送システム HD/SDエンコーダ内蔵OFDM変調器 MODEL 6198H (HD/SD) ・ MODEL 6198S (SDのみ)

　本器は、HD/SDTV対応のMPEG-2リアルタイムエンコーダとISDB-T地上デジタルテレビジョン放送方式に対応したSI/PSI多重機能内蔵のOFDM変調器です。

　最大4ポートのDVB-ASI入力を持ち、MPEG2-TS信号に対して伝送路符号化処理、変調処理、アップコンバート処理を行い、RF帯のOFDM信号を出力します。PIDフィルタリング機能、PID置換機能、PCR補正機能およびSI/PSI多重機能を内蔵しており、MPEG-2エンコーダと直接接続することが可能です。

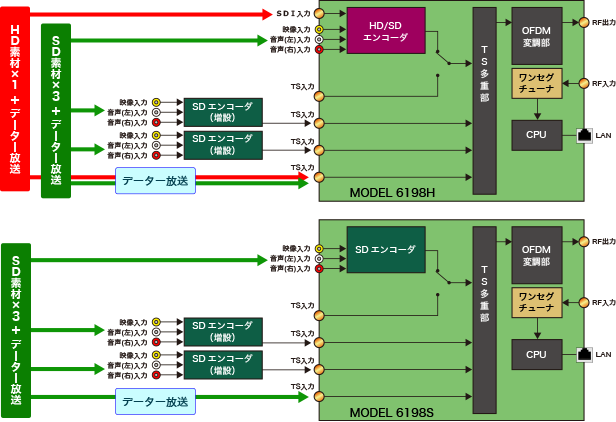

• MPEG2エンコーダ、多重器、OFDM変調器をEIA 1Uサイズに収容し拡張性と省スペースを両立。また、卓上型でも仕様可能
• エンコーダ部は高画質、高品質のハードウエアエンコーダを搭載し、SDI入力(デジタル) と NTSC入力(アナログ) に対応
  ※6198Sは、アナログ入力専用
• 機器の設定およびSI/PSI情報は、Web画面より設定でき専用ソフトが不要
• 音声制御はモノラル、ステレオ、デュアルモノに対応し外部との連動にも対応
• 簡易自主EPG生成・送出機能を標準実装
• 最大4つのTS信号を多重できデータ放送、ワンセグ番組等の送出が可能
• 変調パラメータ(ガードインターバル・畳み込み符号) の変更で最大22.551Mbpsでの送出が可能
• デジタルコピー制御記述子の設定が可能
• 限定受信方式(B-CAS)用RMP装置との接続インターフェースを標準装備

内蔵エンコーダー部

アナログ入力
映像信号形式		アナログコンポジット NTSC
入力レベル		1.0±0.2Vp-p
映像入力コネクター		75Ω/BNC型
音声信号形式		アナログ 2ch
音声入力コネクター		47kΩ(不平衡)/RCA
SDI入力 (6198Hのみ)
信号形式		HDまたSD-SDI
入力コネクター		75Ω/BNC型
映像符号化率
符号化方式		MPEG-2 VIDEO
プロファイル		MP@ML、MP@H-14L
符号化レート	SD	2～15Mbps
	HD	8～20Mbps
音声符号化率
符号化方式	SD	MPEG-2 AAC 2CH MPEG-1 AUDIO LAYER2
	HD	MPEG-2 AAC 2CH/5.1CH MPEG-1 AUDIO LAYER2

TS入力部

入力数	4ポート (1ポートはエンコーダー出力と共通)
準拠規格	DVB-ASI
メディア伝送速度	270Mbps±100ppm
信号伝送速度	最大90Mbps
信号構造	MPEG2-TS
信号形式	8B/10B伝送コード
信号振幅	標準レベル800mVp-p （最小300mVp-p、最大880mVp-p）
伝送フォーマット	バーストモード／パケットモード
パケット長	188バイト／204バイト(自動認識)
コネクター	75Ω/BNC型

RF入力部

入力信号	ISDB-T ワンセグ信号
RF入力	13～62CHの任意の1チャンネル
入力レベル	66dBμV～87dBμV
入力コネクター	75Ω/F型

OFDM変調部

伝送モード	Mode2、Mode3
キャリア変調方式	QPSK、16QAM、64QAM
ガードインターバル	1/4、1/8、1/16
セグメント数	13セグメント
出力チャンネル	1ch～62ch、CATVch含む (90MHz～770MHz) ＋1/7オフセット付き
出力レベル	110dBμ
出力レベル可変範囲	100～110dBμ
出力コネクター	75Ω/F型
