ISDB-T 地上デジタル放送 中継局用機器 Repeater Compositions / ISDB-T Digital TV Broadcasting Relay Systems

単体コード Product code: 6564

概要

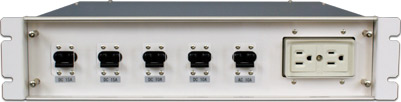

　本器は、中継局送信装置用のAC/DC　MCCB板で、AC用MCCBを1個、雑用コンセントを2口、DC用MCCBを4個実装しています。仕様を超える負荷電流が本器に流れた際に、MCCBは断路動作を行い、給電設備を保護します。

構造

JISラックマウント型
外形寸法： 480(W)×99(H)×450(D)mm （突起物は含まず）
質量： 11kg以下

定格

入力	MCCB	ICS25-2R　日幸電機製作所製
	フレーム電流	30A
	入力電圧	DC＋48V(TB1:8極 M5)
		AC100V(TB2:2極 M4)
	出力電圧	DC＋48V
		AC100V(前面コンセント　2口)
	開閉耐圧	10,000回以上(定格電流通電6000回＋無負荷4000回)
使用		連続
使用環境	温度	－10～＋45℃(性能保証)
		－20～＋60℃(動作保証)
	湿度	45～90％RH(ただし結露しないこと)

その他

アラーム監視項目

• MCCBトリップ
• SW OFF

機能説明

　本器は、中継局送信装置用に５個のMCCBを実装しており、装置前面から各系統の「ON/OFF」が可能です。
　 MCCBの定格電流の125％を超えると、MCCBはトリップし、断路動作を行います。
　 過負荷状態が改善され正常になった時は、MCCBのレバーを手動で「ON」にします。
　 また、アラーム出力用端子台から、各MCCBからの「トリップ」、「SW OFF」の状態をまとめて出力します。
